本文章由济南竹岩仪器提供。
电动负压吸引机是医疗机构中使用最广泛的设备之一。从手术室清除创面积液，到急诊科处理气道异物；从病房为危重病人吸痰，到产房协助分娩，吸引机无处不在。
根据YY/T 0636.1-2021《医用吸引设备 第1部分：电动吸引设备》标准，这类设备被明确归类为医用电气设备，必须经过严格的性能验证才能投入临床使用。而自由空气流量，正是评价吸引机性能的核心指标之一。
什么是自由空气流量？
自由空气流量，是指吸引设备在吸入口完全开放、没有任何阻碍的情况下，单位时间内能够吸入的空气体积，通常以升/分钟（L/min）为单位。这个指标反映了吸引设备能够产生的最大吸力潜能。
可以把它类比为汽车的“最高时速”——虽然实际行驶中很少开到极速，但这个数值直接反映了汽车的动力储备。同样，虽然在临床使用时，吸引机连接着吸痰管或吸引头，实际流量会有所降低，但自由空气流量越高，意味着在实际工作中的吸力储备越充足，清除分泌物的效率也越高。
为什么这个指标关乎生死？
在气道异物梗阻的急救中，时间是以秒计算的。大脑缺氧超过4分钟就可能造成不可逆损伤。如果一台吸引机的自由空气流量不足，或者因为长期使用导致性能衰减，在关键时刻就无法快速建立起有效的负压吸引，宝贵的救援时间就会在等待中流逝。
对于手术室而言，如果吸引机流量不足，术野的出血和积液不能及时清除，不仅影响手术视野，还可能增加手术风险。有研究表明，在肝胆外科手术中，吸引效率直接影响手术时间和术中出血量。
对于呼吸科病房，吸痰是维持危重病人气道通畅的关键操作，流量不足意味着痰液清除不彻底，可能引发肺部感染加重。
影响流量的因素
展开全文电动负压吸引机的自由空气流量受多种因素影响：
真空源性能：吸引机的核心是真空泵，其性能直接决定了最大流量。泵的磨损、电机转速下降、过滤器堵塞等都会导致流量衰减。
管路阻力：连接管路的长度、内径、材质都会影响气流阻力。标准特别指出，管道对负压和流量有显著影响，这也是测试时必须考虑的因素。
调节阀设置：吸引机上的负压调节阀如果设置不当，会限制流量。即使真空源性能良好，调节阀开度过小也无法发挥最大流量。
过滤器状态：许多吸引设备在管路中装有细菌过滤器或微粒过滤器。过滤器使用一段时间后会堵塞，导致流量下降。
标准的硬性要求
正是基于这些考量，YY/T 0636.1-2021《医用吸引设备 第1部分：电动吸引设备》标准对自由空气流量测试作出了明确规定。该标准于2021年发布，替代了旧版YY 0636.1-2008，对试验方法进行了重要更新。
标准规定，电动吸引设备在规定测试条件下的自由空气流量，必须符合制造商声称的数值。同时，对于不同临床用途的吸引设备，有相应的最低流量要求。例如，用于气道吸引的设备，其自由空气流量通常不应低于15L/min。
自由空气流量测试仪，就是专门用于执行这项关键检测的精密设备，是确保每一台电动负压吸引机都能在关键时刻发挥应有性能的质量守门员。
仪器核心原理——精准测量每一次“呼吸”
电动负压吸引机自由空气流量测试仪的工作原理，本质上是一个高度集成化的气体流量测量系统，通过科学的手段，捕捉吸引设备在稳定工作状态下的流量特性。
核心结构：流量计+腔室的黄金组合

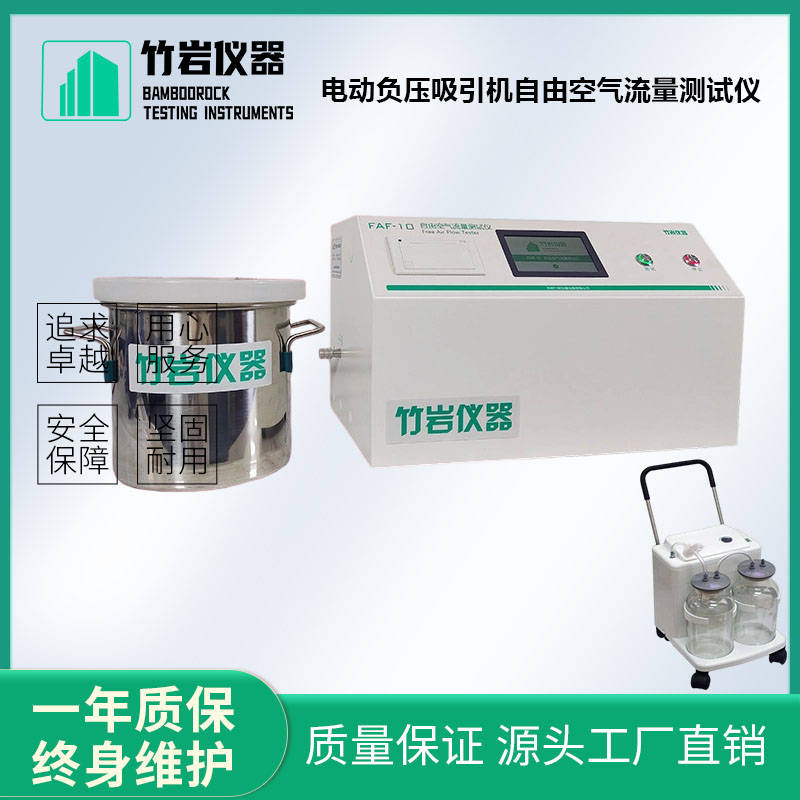

测试仪的核心结构，通常是将一个高精度的空气流量计和一个特定容积的腔室串联起来。
这个流量计必须具备几个关键特性：
响应速度极快——不超过100毫秒。因为吸引设备的启动和稳定过程非常短暂，只有毫秒级的响应速度，才能捕捉到流量变化的每一个瞬间，包括启动峰值和稳定后的平均值。
测量精度高——在常见的0.1L/s到0.5L/s的流量范围内，精度至少达到±0.05L/s。这相当于能够分辨出每分钟3升的微小流量差异，足以发现早期性能衰减。
自身阻力极小——不超过2Pa/L/s。流量计本身也是气流通道的一部分，如果阻力太大，就会影响测量结果的真实性。极小的阻力保证了流量计的存在不会改变被测设备的流量特性。
而腔室的作用，是模拟吸引设备在实际使用中连接的管路系统，提供一个稳定的气流通路。标准YY/T 0636.1-2021对测试管路有明确规定，腔室的设计要充分考虑管道对负压和流量的影响。腔室的容积和结构经过精密设计，能够很好地代表临床应用中吸引管路的典型工况，同时避免产生涡流影响测量精度。
工作流程：从启动到稳定的精准追踪
测试开始前，操作人员将待测电动负压吸引机以封闭气体的方式连接到测试仪的腔室上。这个“封闭气体”的要求非常关键——所有连接处必须密封良好，不能有任何泄漏，否则测出来的流量值就会偏低，无法反映设备的真实性能。
启动测试后，操作人员调节吸引机上的负压调节器，使设备在负压状态下运行。根据YY/T 0636.1-2021标准的要求，测试需要在规定的负压条件下进行。随着负压的建立，空气开始被吸入，流量逐渐上升。测试仪的高精度流量计实时监测着流量变化，并在显示屏上呈现出来。
当吸引机的运行状态稳定下来，空气流量不再有明显波动时，测试仪开始发挥作用——它会精准记录下此时的空气流量值，并通过内置的计算分析系统，得出吸引设备在稳定条件下的平均自由空气流量。
这个过程，就像是给吸引机做了一次精密的“肺活量测试”——让它深吸一口气，然后测量这口气的流量有多大。任何细微的性能问题，比如内部密封不良、电机转速不稳、调节阀失灵、过滤器堵塞等，都会在这个测试中暴露无遗。
为什么要有腔室？
有人可能会问：直接把流量计接在吸引机上不行吗？为什么要多一个腔室？
这个设计是基于两个考虑：
模拟临床实际：临床使用时，吸引机不是直接对着空气工作，而是通过吸痰管、引流管等连接患者。这些管路有一定的容积，会形成缓冲效应。腔室的作用就是模拟这个缓冲效应，使测试条件更接近临床实际。
稳定气流：吸引机产生的气流往往有脉动，特别是活塞泵或隔膜泵类型的吸引器。腔室可以起到缓冲作用，平滑气流脉动，使流量计能够测量到稳定的平均流量，而不是瞬时的峰值流量。
YY/T 0636.1-2021标准特别强调了管路对负压和流量的影响，要求在测试时充分考虑这一因素。因此，现代测试仪的腔室设计严格遵循标准要求，确保测试结果的可比性和临床相关性。
不同类型的流量计
电动负压吸引机自由空气流量测试仪中使用的流量计主要有几种类型：
热式质量流量计：利用热力学原理，通过测量气流带走的热量来计算质量流量。这种流量计响应快、精度高、压损小，是目前最常用的类型。它直接测量质量流量，不受环境温度和压力变化的影响，特别适合医疗设备检测。
层流流量计：利用流体在层流状态下的压力差与流量成正比的原理。这种流量计精度高，但响应速度较慢，压损也较大。
涡街流量计：利用流体通过障碍物时产生的涡街频率与流速成正比的原理。这种流量计适合大流量测量，但在小流量时精度较差。
超声波流量计：利用超声波在流体中传播的时间差测量流速。这种流量计非接触式测量，压损极小，但成本较高。
测试步骤全解析——从准备到结论的完整流程
电动负压吸引机自由空气流量测试，需要遵循严格的步骤，才能确保结果的准确可靠。下面，我们以YY/T 0636.1-2021标准为依据，拆解整个测试流程。
第一步：测试前的准备工作
样品准备：确认待测电动负压吸引机的型号、规格、生产日期等信息。检查设备外观有无破损，电源线、连接管是否完好，过滤器是否清洁。对于电动吸引机，确保电源连接正常，设备处于可工作状态。
状态调节：如果设备刚刚从低温环境运来，或者刚刚长时间运行过热，应在标准实验室环境（温度23±2℃，湿度50±5%）下放置至少2小时，让设备达到热稳定状态。
仪器检查：检查自由空气流量测试仪是否处于正常工作状态。重点查看：
流量计传感器是否灵敏、有无损坏
连接管路是否通畅、有无老化或弯折
密封圈是否完好无损
电源稳定性是否良好
电池电量是否充足（如果是便携式设备）
这些看似琐碎的检查，直接关系到测试结果的可靠性。一个微小的管路泄漏，就可能导致流量读数偏低20%以上。
环境确认：确保测试环境稳定——无强气流扰动、无剧烈温度波动、无电磁干扰。因为空气流量测量对气流扰动非常敏感，开着窗户的房间或空调出风口附近都不适合进行测试。
第二步：设备的连接与密封
将待测电动负压吸引机的吸入口通过专用接口连接到自由空气流量测试仪上。这一步的关键在于“紧密”和“稳定”——接口要插接到位，必要时使用管箍或密封带加固。
对于不同类型的吸引机，需要使用与之匹配的专用接口：
便携式吸引机可能有螺纹接口或快插接头
某些设备可能有多种规格的接口适配器
如果使用通用接口，要检查接口尺寸是否匹配，过松会导致泄漏，过紧可能损坏设备接口。
对于带有多个吸入口的设备，未使用的接口需要用密封盖堵死。整个测试系统必须形成一个从吸引机吸入口到流量计出口的密闭气路，任何一处泄漏都会直接影响测试精度。
连接完成后，建议进行简单的气密性检查——用手堵住流量计出口，启动吸引机，观察流量计读数是否归零。如果归零，说明系统密封良好；如果仍有读数，说明存在泄漏。
第三步：参数设定与启动
打开测试仪电源，待设备自检完成，屏幕显示正常后，根据测试要求设定相关参数：
采样时间：通常设定为30秒或60秒，确保有足够的时间观察流量稳定性。
单位选择：选择流量单位，通常为L/min或L/s。
阈值设定：有些测试仪可以设定流量上下限报警，当流量低于或高于设定值时自动报警。
启动电动负压吸引机，使其开始工作。根据说明书要求预热一段时间（通常1-2分钟），让设备达到稳定工作状态。
第四步：流量调节与稳定
在吸引机工作状态下，根据YY/T 0636.1-2021标准规定的试验方法，调节设备上的负压调节器，观察测试仪显示屏上的流量变化。调节时要平稳缓慢，避免猛调猛放导致流量剧烈波动。
对于电动负压吸引机，负压调节器同时影响负压和流量。在自由空气流量测试中，通常需要将调节器开到最大位置，以获得最大流量。
当流量稳定下来，即显示屏上的数值不再有明显跳动时，维持这个状态若干秒，让系统充分稳定。稳定状态通常要求流量波动不超过±2%持续10秒以上。
第五步：数据记录与多次测量
稳定状态保持后，操作测试仪记录当前的空气流量值。为了确保结果的可靠性，通常需要多次测量取平均值。
具体操作可以是：记录一次后，关闭吸引机或暂时断开连接，等待几秒钟让系统恢复，然后重新启动、重新稳定，再次记录。重复3-5次，记录下每次的流量值。
现代智能测试仪通常具备自动数据采集功能，可以连续记录稳定状态下的流量波形，并自动计算出平均流量值、最大流量值、最小流量值。这大大减少了人工操作的误差，提高了测试效率。
第六步：结果分析与评估
将测得的平均自由空气流量值与标准要求或制造商声称值进行对比。依据YY/T 0636.1-2021等相关标准，判断被测设备的性能是否合格。
如果测试值低于标准下限，可能的原因包括：
吸引机内部密封不良（如活塞磨损、阀门泄漏）
电机转速不足或性能衰减
过滤器堵塞（空气过滤器、细菌过滤器等）
连接管路有泄漏或管径过小、过长
负压调节阀未完全打开或有故障
如果测试值远高于标准上限，也要警惕——可能是流量计校准失准，或者设备工作状态异常（如调节阀失效导致过度抽吸），需要进一步检查。
测试完成后，将结果记录在案，必要时打印测试凭条，作为质量档案的一部分。对于不合格产品，需要进一步分析原因，进行维修或报废处理。
测试仪的关键技术特征——精密与智能的完美融合
随着医疗设备质量要求的不断提升和检测技术的快速发展，现代电动负压吸引机自由空气流量测试仪已远非简单的“流量计+腔室”组合，而是集成了多项先进技术的智能化检测平台。
1. 高精度传感器系统
传感器是测试仪的“心脏”，其性能直接决定了测量的精度和可靠性。
热式质量流量传感器：利用热力学原理测量流量，具有响应速度快、精度高、压损小的优点。这种传感器直接测量质量流量，不受环境温度和压力变化的影响，能够确保测试结果的准确性和重复性。
宽量程覆盖：量程通常覆盖0-50L/min或更宽，能够适应从微量吸引设备到大型吸引系统的各种测试需求。
高精度指标：测量精度可达±0.5%FS甚至更高。这样的精度足以捕捉到微小的流量变化，确保测试结果的可靠性。
快速响应：传感器的响应速度足够快，能够实时跟踪流量变化，在流量调节过程中提供稳定的读数。
2. 智能控制系统与人性化界面
现代测试仪普遍采用嵌入式微电脑或PLC可编程逻辑控制器作为核心控制单元，配合彩色触摸屏，实现全自动化操作。常见的配置是7-10寸触摸屏，支持中英文切换，操作界面直观友好。
用户可以通过触摸屏轻松设置测试参数，如采样时间、单位选择、判定阈值等。测试过程中，实时数据显示在屏幕上，包括当前流量值、最大流量、最小流量、平均流量、测试时间等。
多通道存储功能是另一个实用设计——可以储存99组甚至更多的测试参数。这意味着对于不同型号、不同规格的吸引设备，可以预设不同的测试标准，需要时一键调出，无需重复设置。
实时曲线显示：测试过程中，流量-时间曲线实时显示在屏幕上，操作人员可以直观观察流量从启动到稳定的全过程。曲线的形态往往蕴含着丰富的设备状态信息：
启动缓慢可能意味着电机或泵响应滞后
稳定后仍有较大波动可能意味着泵体磨损或调节阀不稳
曲线下降趋势可能意味着过滤器逐渐堵塞
启动峰值过高可能意味着系统有瞬态过冲
3. 符合标准的设计
YY/T 0636.1-2021标准的发布，对测试仪的设计提出了新的要求。与旧版YY 0636.1-2008相比，新标准在试验方法、负压值测量、管路影响等方面都有重要更新。
现代测试仪在设计时充分考虑了这些标准要求：
严格按照标准规定的管路长度和直径设计测试气路
配备符合标准要求的腔室，模拟临床实际使用条件
测试方法符合标准规定的负压和流量试验程序
这种符合标准的设计，确保了测试结果的权威性和可比性，使测试仪不仅是检测工具，更是符合法规要求的合规设备。
4. 数据存储与追溯功能
对于医疗器械质量管理而言，数据的可追溯性至关重要。现代测试仪内置大容量存储器，可以储存成百上千组的测试数据。更重要的是，可以通过数据接口将数据导出到电脑或实验室信息管理系统（LIMS）中进行进一步分析。
微型打印机的配备，让现场打印测试凭条成为可能。凭条上可以包含测试人员、样品批号、测试日期、设定参数、实际流量值、判定结果等详细信息，直接粘贴在原始记录本上，满足质量管理体系对数据完整性的要求。
USB接口和RS232接口的配备，使数据传输更加便捷。有些高端型号还支持Wi-Fi或蓝牙无线传输，可以直接将数据上传到云端服务器，实现远程监控和管理。
5. 便携性与适应性
考虑到临床工程师需要到各个科室现场测试设备，现代测试仪在设计上注重便携性和适应性：
轻量化设计：整机质量通常控制在2-3kg以内，便于携带和现场使用。配备便携箱，保护仪器在运输过程中不受损坏。
电池供电：内置可充电锂电池，一次充电可连续使用8小时以上，满足全天测试需求。电池电量显示功能让用户随时掌握剩余电量。
多种安装方式：既可以放在桌面上使用，也可以挂在墙壁上或固定在推车上。配有背带或手提带，方便携带。
丰富的接口选项：提供多种接口适配器，可以适配不同品牌、不同型号的吸引设备。常用接口包括标准锥度接口、螺纹接口、宝塔接头等。
6. 环境参数监测
现代高端测试仪还配备环境参数监测功能：
大气压监测：内置大气压传感器，实时监测测试环境的大气压。流量测量结果可以根据大气压进行修正，确保在不同海拔地区的测试结果可比。
温度监测：内置温度传感器，监测环境温度。温度变化会影响气体密度和粘度，进而影响流量测量。温度修正功能可以消除这种影响。
湿度监测：部分型号还配备湿度传感器，监测环境湿度。高湿度环境下，空气中的水蒸气会影响流量测量精度。
这些环境参数与测试结果一起记录，为后续的数据分析提供完整信息。
7. 自检与校准功能
现代测试仪通常具备自检功能，可以快速判断仪器是否工作正常：
零点自检：在无气流状态下，检查流量计读数是否为零。如果偏离零点，可以自动调零或提示用户手动调零。
泄漏自检：封闭系统后，监测压力变化，判断系统是否有泄漏。
传感器自检：通过内置的参考信号，检查传感器是否工作正常。
校准提示：根据上次校准时间和使用频率，提示用户需要送检校准。
使用测试仪的注意事项——老检测员的经验之谈
再先进的仪器，也需要正确的操作和维护。以下是电动负压吸引机自由空气流量测试仪使用中需要特别注意的几个问题。
1. 严格遵循操作规范
按照制造商的说明操作吸引设备，这是最基本也是最重要的一条。不同品牌、不同型号的电动负压吸引机，其启动方式、预热时间、调节方法、额定参数可能有所不同。在连接测试仪之前，务必熟悉被测设备的操作规程。
确保所有连接紧密可靠。接口处如果存在泄漏，测得的流量值就会偏低。建议每次测试前进行简单的气密性检查——用手堵住流量计出口，启动吸引机，观察流量是否归零。如果仍有读数，说明存在泄漏，需要排查。
2. 流量计的选型与量程匹配
选择合适的量程：被测设备的预期流量应在流量计量程的20%~80%之间。用小量程流量计测大流量设备，会损坏传感器；用大量程流量计测小流量设备，精度不够。测试前应确认流量计量程与被测设备匹配。
避免过载：任何时候都不要让流量计承受超过其额定范围的流量。启动吸引机前，确认流量调节阀处于关闭状态，然后缓慢打开。
3. 被测设备的准备工作
清洁过滤器：如果吸引机配有空气过滤器或细菌过滤器，测试前应检查过滤器状态。堵塞的过滤器会显著降低流量。必要时更换新过滤器后再测试。
检查管路：检查连接管路有无弯折、压扁、老化。即使管路内部部分堵塞，也会影响流量。使用透明管路便于观察内部状态。
预热设备：对于电动吸引机，应根据说明书要求预热一段时间（通常1-2分钟）。冷启动时的流量可能与热稳定后不同。
4. 测试环境的控制
避免气流扰动：测试时应关闭门窗，避免空调出风口直吹仪器。强气流会影响流量计周围的气压分布，干扰测量结果。
稳定温度：流量计对温度变化敏感。避免阳光直射仪器，避免将仪器放置在热源附近。测试过程中如果环境温度变化较大，应等待温度稳定后再测试。
平稳放置：仪器应放置在坚固、水平的台面上，避免振动干扰。振动会影响流量传感器的稳定性。
5. 多次测量取平均值
单次测量可能存在偶然误差。建议对同一设备进行3-5次重复测量，取平均值作为最终结果。每次测量之间，应关闭设备或断开连接，让系统恢复到常压状态。
如果多次测量结果差异较大（超过±5%），说明设备运行不稳定或测试系统有问题，需要排查原因。
6. 传感器的保护
流量传感器是测试仪最精密、最昂贵的部件，需要妥善保护：
防止液体进入：测试过程中要防止任何液体被吸入流量计。如果被测设备用于吸引液体，测试前应确保管路和腔室干燥。必要时在流量计前加装液体陷阱。
防止异物进入：避免灰尘、棉絮等异物进入流量计。如果测试环境灰尘较大，应在进气口加装过滤器。
避免碰撞：流量传感器内部有精密的热丝或膜片，剧烈碰撞可能损坏。搬运仪器时要轻拿轻放。
7. 定期校准与维护
定期校准：流量传感器需要定期（通常每年一次）送回厂家或有资质的计量机构进行校准。频繁使用或使用环境恶劣时，校准周期应适当缩短。精度是测试的生命线，需要通过定期校准来维持。
日常清洁：每次使用后，用干净柔软的湿布擦拭仪器外壳，去除表面的灰尘和污渍。避免使用含有腐蚀性的清洁剂（如酒精、丙酮、强酸强碱），以免损坏触摸屏和面板。
存放环境：长期不使用时，应将仪器存放在干燥、通风良好的环境中，避免阳光直射和高温、高湿环境。建议每隔1-2个月通电运行一次，驱散内部潮气。
结语——看不见的流量，看得见的守护
从手术室的争分夺秒，到急诊科的生死时速，再到病房的日常护理，电动负压吸引机无声地工作着，为无数患者打通生命的通道。而在每一台吸引机的背后，自由空气流量测试仪则扮演着“隐形守护者”的角色。
随着医疗技术的不断发展，电动负压吸引机也在持续进化——更高效的泵体、更智能的控制、更人性化的设计。而检测技术同样在持续进步：从简单的稳态流量测试，到动态响应特性评价；从单一的自由空气流量，到流量-负压特性曲线完整测试；从人工记录到智能数据分析。检测手段越来越精密，评价体系越来越完善。
但无论技术如何演进，那份对生命的守护之心，始终不变。每一台吸引机，都值得被严格考验；每一次紧急抢救，都值得被用心守护。
