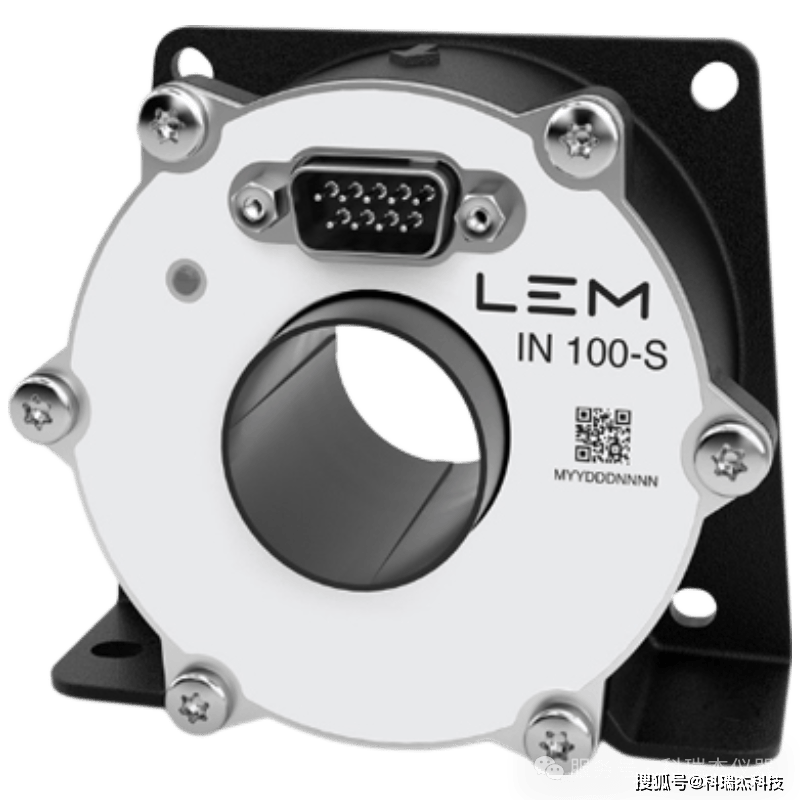

科瑞杰-在电源测试、功率分析、电池研发等场景中，电流测量精度直接决定整套实验数据的可信度。IN100-S是莱姆IN系列的经典产品，我们先来看看IN100-S的“硬核”配置：
- 额定测量电流：100A（最大可测150A交直流电流）
- 核心技术：闭环磁通门专利技术
- 供电需求：±15V双极性电源
- 信号输出：DB9接口，自带状态LED指示灯
- 抗干扰能力：金属外壳结构，EMC抗干扰性能优秀
- 工作温度：-40℃~+85℃，轻松应对实验室与工业严苛环境
以下为接线与测试过程

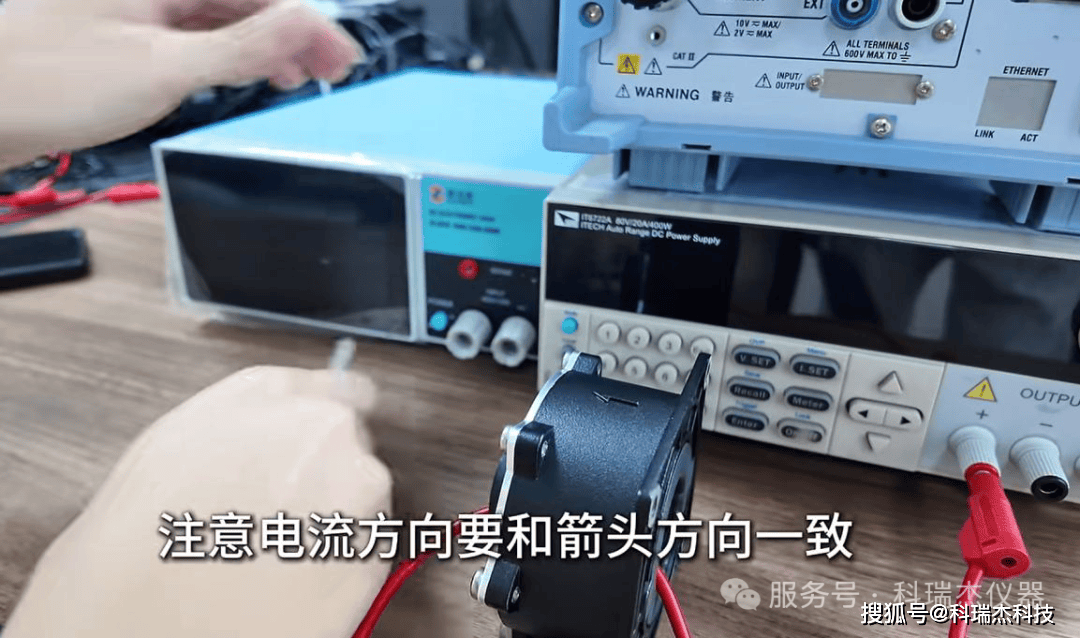

功率电源输出正极穿过IN100-S传感器的通孔，务必保证导线电流方向与传感器本体箭头标识保持一致，接至负载输入端。电流方向接反不会直接损坏器件，但会直接造成测量数据异常。
将电源输出负极与负载负极相连接，构建完整功率主回路。

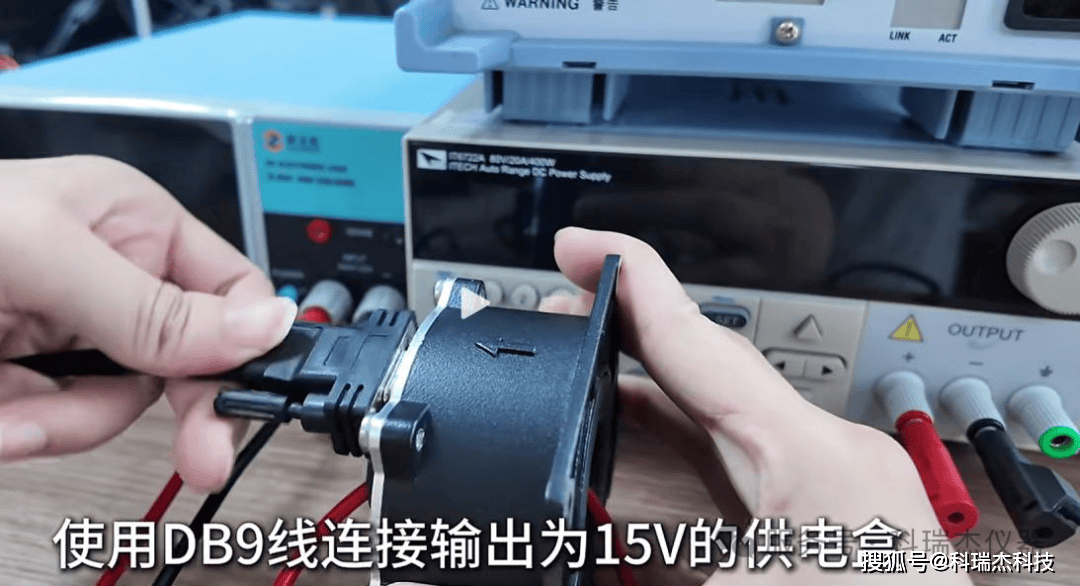

使用DB9线，连接IN100-S传感器与输出±15V的专用供电盒，为传感器提供工作电源。

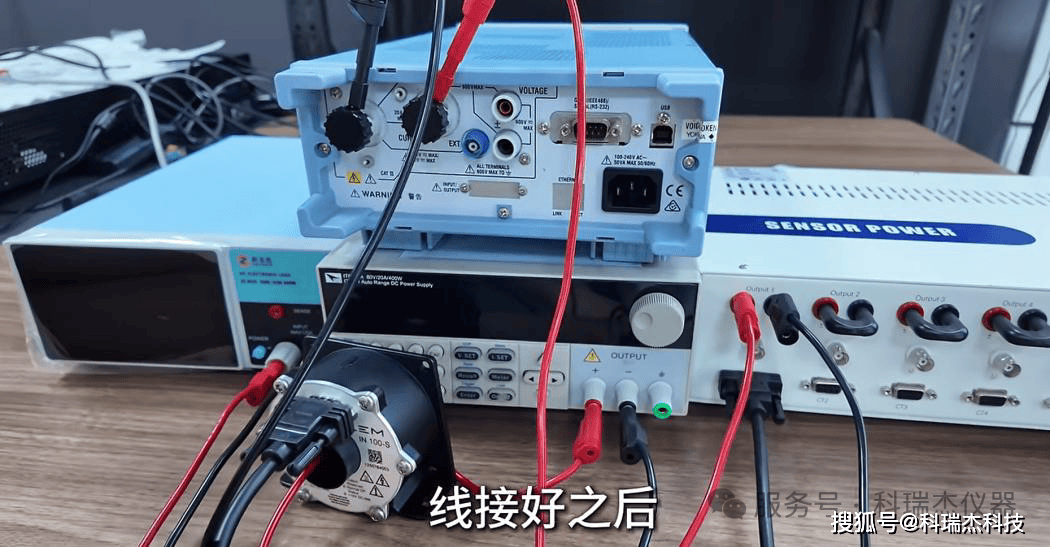

把供电盒输出正负极，对应接入功率计、电流端子的正负极输入端子，完成信号回路接线。全部接线完成后，再次核对主功率回路、信号回路接线，避免虚接、短路问题。

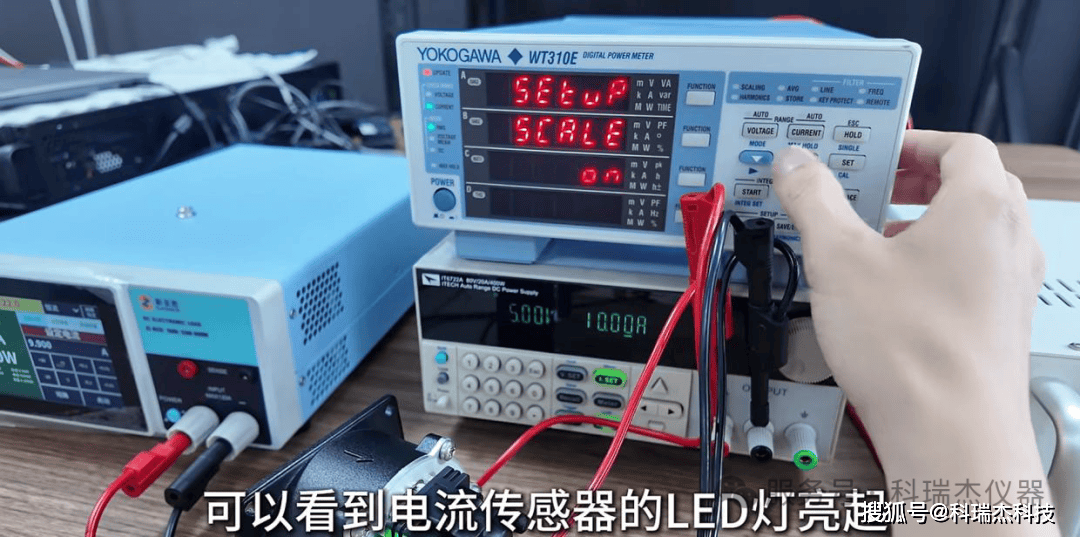

接线确认无误后，设置电源输出10A电流，开启电子负载，再打开±15V供电盒开关。此时IN100-S传感器的工作状态LED灯点亮，代表传感器正常进入工作模式

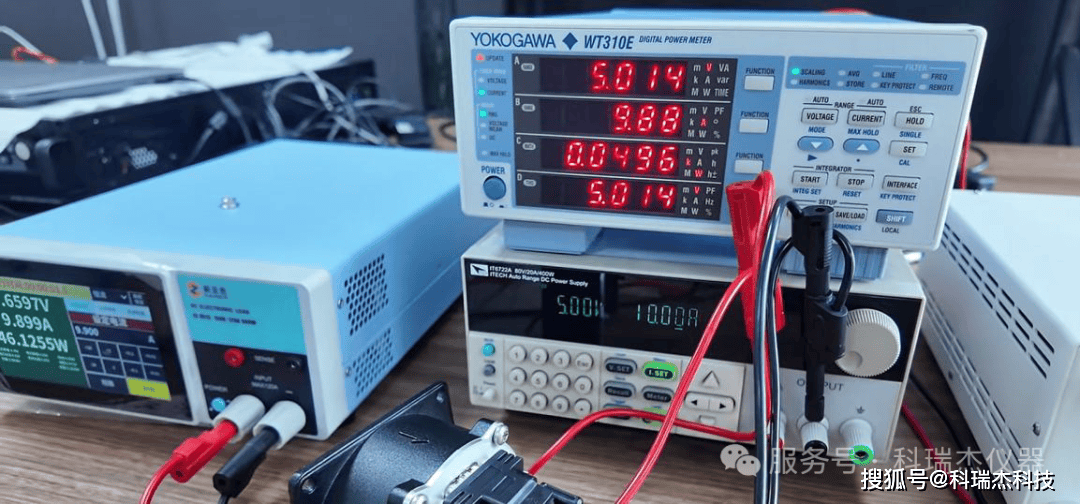

我们根据传感器的衰减比设置功率计CT变比设置成500，读取功率计实测读数，本次实验测电流读数为9.88A，测量结果表现稳定。
同样是电流传感器，为什么磁通门可以做到远超霍尔的精度？
普通霍尔传感器依靠霍尔元件感应磁场，容易受磁芯材料、温度、外界杂散磁场影响，零点漂移大，精度普遍在0.5%1%区间，适合普通工业监控，不适合计量级、校准级测试。而IN100-S采用闭环磁通门零磁通检测原理，能够把磁芯内部磁通维持在接近零的状态，极大抑制温漂与外界磁场干扰，实现最高0.0018%的超高测量精度，线性误差低至ppm级别，带宽覆盖DC至2MHz，不管是直流稳态、交流信号还是脉冲电流，都可以完成高精度隔离测量。
这款传感器适合哪些场景？
实验室电源校准、动力电池循环测试、高精度功率分析仪配套、电机研发测试、新能源设备检测等对测量误差要求严苛的领域，都是它的主战场。当然在实际使用中，有两点细节需要工程师留意：
- 第一，必须使用±15V双极性电源供电，单电源无法驱动；
- 第二，穿过通孔的主回路导线，电流方向必须匹配箭头，接线完成后观察LED状态灯，快速确认传感器是否正常工作。
在测试测量行业，精度每提升一个量级，研发与测试的成本都会显著增加。霍尔传感器胜在性价比，满足大部分通用场景；而以IN100-S为代表的磁通门传感器，则是追求极致测量准确度场景下的优选方案。当你的实验对数据误差容忍度极低，普通霍尔传感器已经无法满足需求，磁通门方案，就是解决高精度电流采集难题的利器。
