在工业自动化、医疗设备、测试测量及户外通信等领域，推拉自锁圆形连接器凭借快速插拔、高可靠性和紧凑结构，已成为信号与电源传输的核心组件。然而，许多工程师和采购在实际选型时常面临困惑：过网线用几芯？编码器信号要不要屏蔽？防水等级怎么选？电源和信号能不能混装？
作为深耕精密连接器领域的品牌，莫科连（MOCO） 在日常接待客户咨询时，发现上述问题出现频率极高。本文结合莫科连多年行业经验，系统梳理推拉自锁连接器选型中的关键参数与避坑指南，帮助您快速锁定最合适的方案。

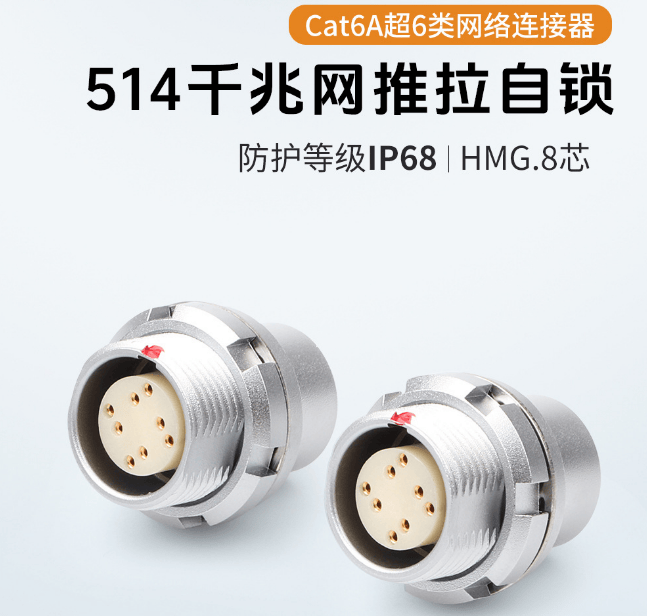

千兆网推拉自锁连接器
一、过网线信号：芯数与传输速率怎么匹配？
“推拉自锁连接器能过以太网信号吗？需要选几芯？”这是访客咨询频率最高的问题之一。答案是完全可以，但必须根据以太网协议精准选择芯数。
· 百兆网络（10/100M）： 最低需要4芯（2对双绞线），推荐选用莫科连B系列4芯型号。
· 千兆网络（1000M）： 必须使用8芯（4对双绞线），推荐莫科连M系列8芯514型号。
· 万兆网络（10G）： 同样为8芯，但对连接器的阻抗匹配和高频屏蔽要求极为苛刻，需采用莫科连定制高频屏蔽方案。
莫科连选型建议： 除了芯数，还需关注线径兼容性。标准网线线径通常为AWG24至AWG26，选型时必须确认连接器的焊杯孔径或压接端子是否支持该线径。若现场存在强电磁干扰（如靠近变频器或大型电机），建议选择带360°金属全屏蔽的型号，避免丢包或延迟。莫科连推拉自锁连接器支持4芯至32芯等多种规格，可根据实际网络协议灵活配置。
二、过编码器信号：屏蔽与抗干扰是核心底线
“编码器信号用推拉自锁连接器，到底需不需要屏蔽？几芯才够用？”编码器信号（如增量式、绝对值编码器）多为差分或单端信号，幅值低且对干扰极其敏感。
· 增量式编码器： 一般需要6芯（A、B、Z各一对差分信号）。
· 绝对值编码器： 视具体协议（SSI、BiSS、EnDat等）而定，通常需要8到12芯。
莫科连选型建议： 编码器线缆通常布设在伺服电机附近，电磁环境非常复杂。因此，必须选择带屏蔽外壳的推拉自锁连接器。同时，屏蔽层需实现360°环抱接触，确保接地连续性，否则屏蔽形同虚设。莫科连B系列和S系列均提供全屏蔽版本，屏蔽衰减可达60dB以上，能有效保障编码器信号的完整性与设备的定位精度。
三、过电源传输：芯数、电流承载与温升控制
“推拉自锁连接器能过电源吗？最大能过多大电流？”推拉自锁连接器不仅用于信号传输，也广泛应用于电源回路供电。
· 额定电流： 莫科连标准产品单芯电流覆盖2A至30A，针对特殊应用的大电流型号可达50A以上。
· 芯数选择： 纯电源通常需要2芯（正负极）或3芯（含PE接地）。若电源与信号混合传输，需计算总芯数并评估空间布局。
· 线径匹配： 大电流需搭配粗线径（如AWG16至AWG12），需提前确认端子容量。
莫科连选型建议： 重点关注温升控制。长时间大电流工作时，需确认连接器温升是否在安全范围内。特别提醒： 电源芯和信号芯混装在同一连接器内时，建议两者保持物理间距，或直接选用内部带隔离结构的型号，防止电源噪声耦合干扰微弱的信号端。
四、防水等级：IP67还是IP68？别选错场景
“设备用在户外或潮湿环境，防水等级该怎么选？”不同防护等级对应截然不同的应用场景，切勿盲目追求高指标而增加不必要的成本。
· IP65（防喷水）： 适用于室内有溅水风险的环境。
· IP67（短时浸水，1米/30分钟）： 适用于常规户外设备、移动作业车辆。
· IP68（持续浸水）： 适用于水下设备、严苛海洋或深井环境。
莫科连选型建议： 莫科连推拉自锁连接器标准品普遍可达IP67级别，部分特定型号支持IP68。需要特别注意的是，所有防水等级均是在公母头对接且完全锁紧的状态下测试得出的。如果设备处于未对接状态，务必配合防尘帽使用，以免水汽侵入导致触点氧化。
五、其他高频选型问题快问快答
为提升大家查阅效率，我们将莫科连日常接到的高频咨询整理如下：
1. 插拔寿命多少次？ 莫科连标准品机械寿命≥5000次，部分强化型号可达10000次以上。
2. 有没有防误插设计？ 支持多种键位（Keying）定位设计，可彻底防止外观相同的连接器发生误插烧毁设备。
3. 能直接替换市面上的主流进口品牌吗？ 莫科连B系列、S系列等开孔尺寸及外形全面兼容国际主流高端品牌标准，可实现无缝替换，大幅缩短交期并有效降低采购成本。
4. 工作温度范围是多少？ 标准款为-40℃至+125℃，耐高温或耐严寒的特殊型号支持定制。
5. 支持非标定制吗？ 全面支持芯数定义、线缆长度、外壳颜色、Logo丝印等深度定制服务。
六、总结：推拉自锁连接器选型五步法
面对复杂的工况需求，建议您按照以下“五步法”进行高效选型：
1. 明确传输内容： 确认是传信号（网线/编码器/模拟量）、传电源，还是混合传输。
2. 确定芯数： 根据通讯协议和回路数量精确计算所需芯数。
3. 确认屏蔽需求： 评估现场电磁环境，有干扰必选全屏蔽型。
4. 选择防水等级： 严格根据设备最终运行环境确定IP防护等级。
5. 核实机械参数： 校验插拔寿命、线径兼容性、面板开孔尺寸及防误插要求。
如果您正在为项目寻找稳定可靠的推拉自锁圆形连接器，或者在网线、编码器信号传输选型上遇到难题，欢迎随时联系莫科连（MOCO） 技术团队。我们提供免费的专业选型支持与样品测试服务，助您避开选型误区，快速锁定最优连接方案。
关于莫科连（MOCO）： 莫科连专注研发与生产高品质推拉自锁圆形连接器，致力于为工业自动化、医疗、测试测量等行业提供高可靠性的互连解决方案，让每一次连接都安全、稳定、高效。
