你的MOS管明明标着20V耐压，为什么还是反复炸？真正杀手可能藏在PWM波形里！
很多硬件工程师都遇到过这种故障：MOS换了一颗又一颗，参数甚至比原型号更强，但设备一上电依旧损坏。问题真的只是管子不行吗？很多时候，答案就在示波器上的那几串震荡波里。

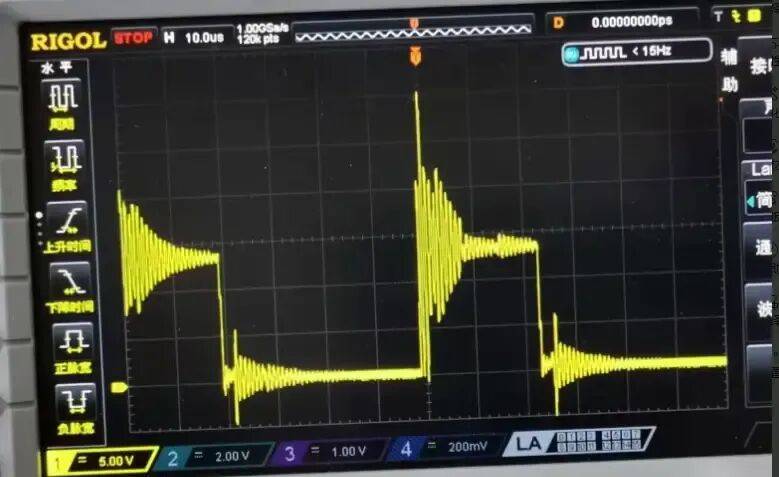

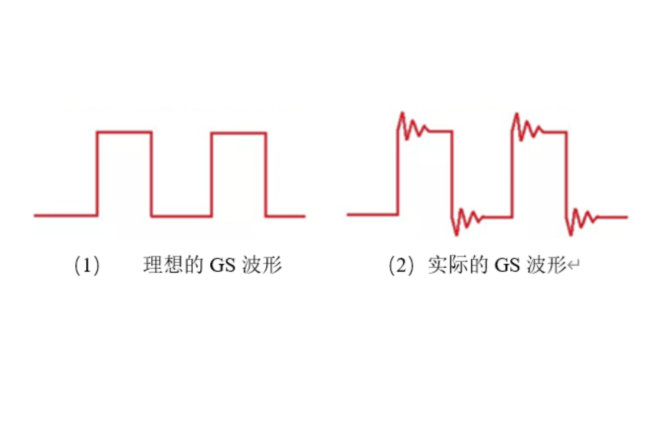

当你测量MOS的G-S波形，会发现理想PWM方波并不存在。快速翻转之后，波形后面拖着一串逐渐衰减的高频震荡，这就是硬件设计中非常典型的振铃（Ringing）。
它看起来只是一个小波纹，但对于高速MOS开关来说，这可能是一把精准攻击栅极的利刃。
一、为什么振铃会让MOS直接失效？

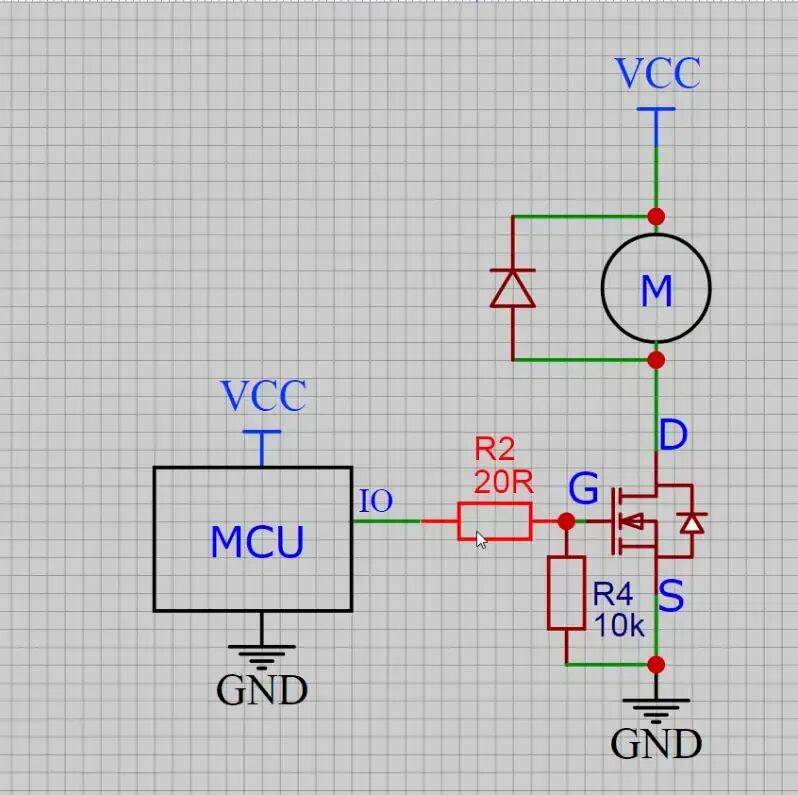

很多新人设计开关电路时，会认为MCU输出PWM，MOS收到的就是标准方波。但真实电路并不是数学模型，导线、封装、PCB走线都会引入不可忽略的寄生参数。

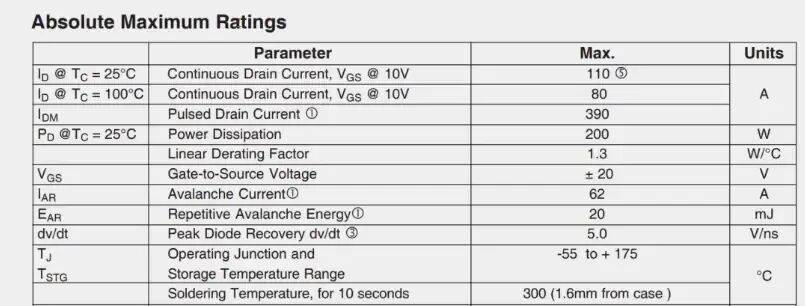

尤其要关注MOS数据手册中的VGS最大耐压。如果器件标注20V，而振铃产生的尖峰超过这个极限，栅源之间可能发生击穿，最终导致MOS永久损坏。
二、谁在电路里偷偷搭建了一个LC振荡器？

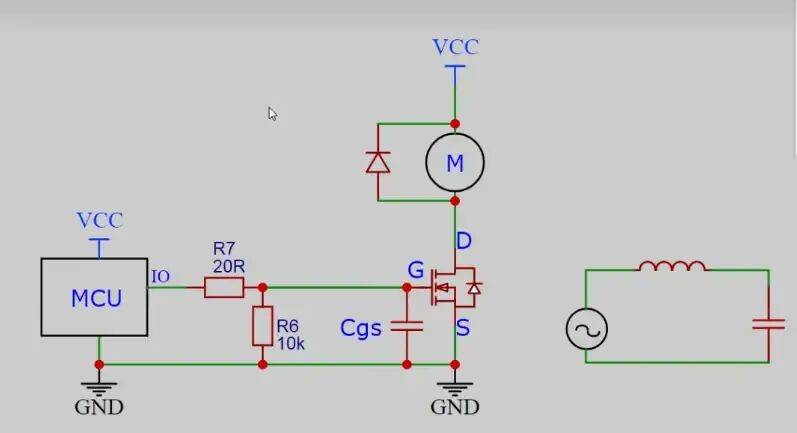

为什么MCU输出干净方波，到MOS栅极却变成震荡？因为电路天然存在三个条件：PWM边沿提供能量，MOS G-S之间存在寄生电容，PCB回路和封装带来寄生电感。
当寄生电感L和寄生电容C结合，就形成了隐藏的LC振荡回路。每一次高速开关，都会激发这场看不见的能量震荡。
三、顶级硬件工程师如何解决MOS振铃？
方案一：优化PCB布局，减少寄生电感。
缩小驱动回路面积，让驱动器尽量靠近MOS。走线越短，寄生电感越小，振铃源头越容易被控制。

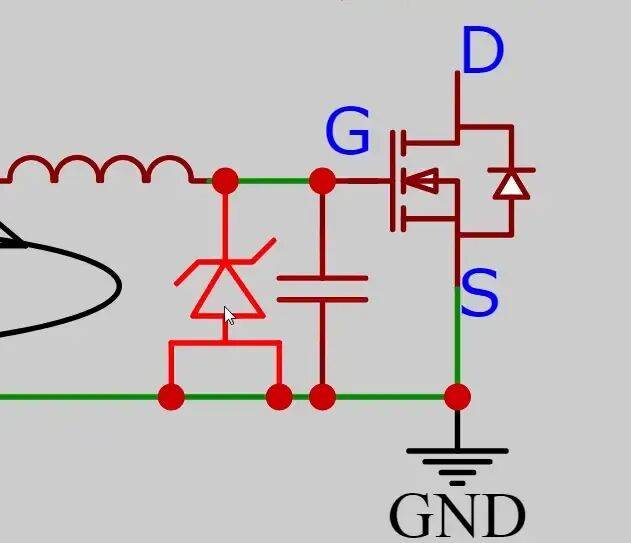

方案二：G-S并联TVS保护。
当尖峰超过钳位电压，TVS快速泄放能量，把危险电压限制在安全范围。选型时必须保证钳位水平低于MOS的VGS耐压。
方案三：栅极串联阻尼电阻。
增加Rg可以消耗振荡能量，但不能盲目增大，否则会降低开关速度，提高损耗，导致MOS因为发热失效。
总结：
真正优秀的硬件工程师，从来不是靠不断更换MOS解决问题，而是能看到隐藏在波形背后的物理规律。
当你的PWM异常、MOS发热、设备反复炸管时，不要急着怀疑器件质量。先观察G-S波形，找到振铃的位置，再通过布局、TVS、阻尼电阻逐步驯服它。
硬件设计的核心，不只是让电路工作，而是让每一次高速切换都处于可控状态。看懂振铃，你才真正迈入高级硬件工程师的世界。
