英集芯IP2723T是一款应用于氮化镓充电器、车载充电器、智能排插等方案的快充协议管理芯片，兼容PD3.0、QC、SCP、FCP等全部快充协议覆盖。集成Type-C与USB-A双接口控制单元，支持单口独立输出、双口动态功率分配。单C口最大支持100W功率输出。支持光耦模式、FB反馈模式、I2C接口模式三种调压方式。内置NMOS驱动、功率路径管理、自动泄放电路，支持自动待机低功耗模式，大幅减少外围BOM元件数量。内置20KB OTP-ROM，支持最多3次在线固件升级。内置全链路安全防护，满足车规级可靠性要求。采用QFN24封装，体积小巧，适配紧凑型快充产品设计。
一、硬件架构与基础电气参数

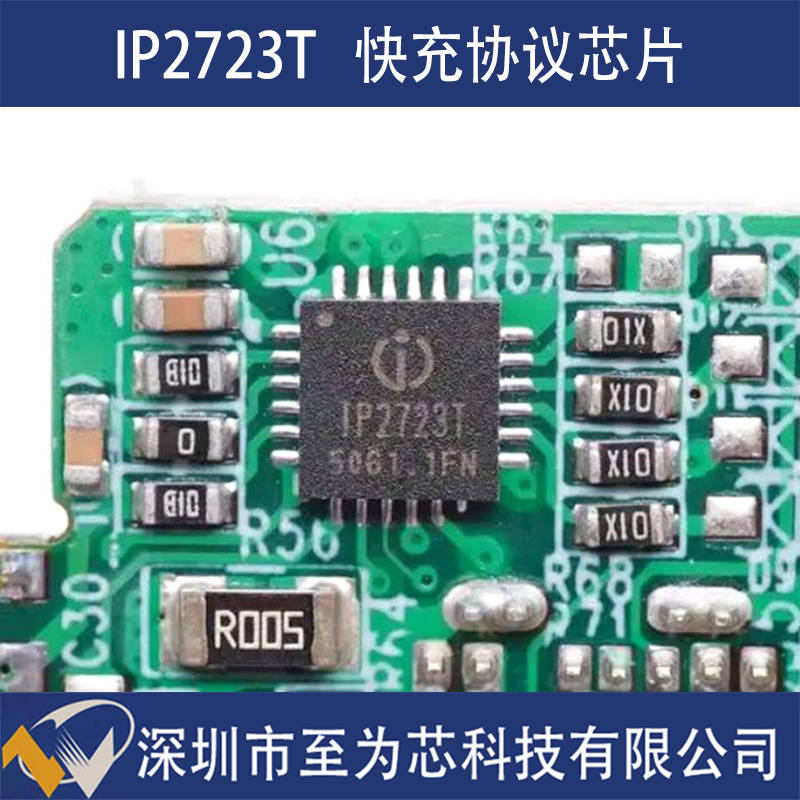

IP2723T采用QFN24 4×4mm紧凑型封装，较小的封装尺寸有助于节省PCB布板空间，适合车载充电器、迷你氮化镓快充等对体积有要求的产品。芯片支持3V~30V输入电压范围，可适配车载电瓶9V~36V电压波动场景，也能兼容普通AC-DC适配器的常规输入环境。芯片内置20KB OTP-ROM，支持3次固件在线升级，在不修改外围电路的情况下完成功能迭代。典型静态工作电流为4mA，待机电流为1mA，空载状态下可自动进入低功耗模式，有助于满足相关低功耗合规要求。工作温度覆盖-40℃~85℃，可满足工业级与车规级产品的温度使用要求。
二、多协议快充兼容能力
IP2723T集成了目前消费电子市场多种常见快充协议标准，可减少额外外挂协议辅助芯片的需求。国际通用协议方面，它支持USB PD2.0/PD3.0/PPS，其中PPS档位支持±20mV调压，可支持20V/5A输出，同时兼容QC2.0/QC3.0/QC4/QC4+系列高通快充协议，覆盖Class B电压等级。国产快充协议方面，芯片支持华为SCP 22.5W超级快充、FCP 18W快充，OPPO AFC 65W自适应快充，以及联发科MTK PE+ 1.1/2.0协议，同时兼容Apple 2.4A、BC1.2等通用充电标准。接入不同品牌终端设备时，芯片可根据设备快充请求自动切换到合适快充档位，实现多品牌设备的便捷适配。
三、多模式功率控制与双口动态管理

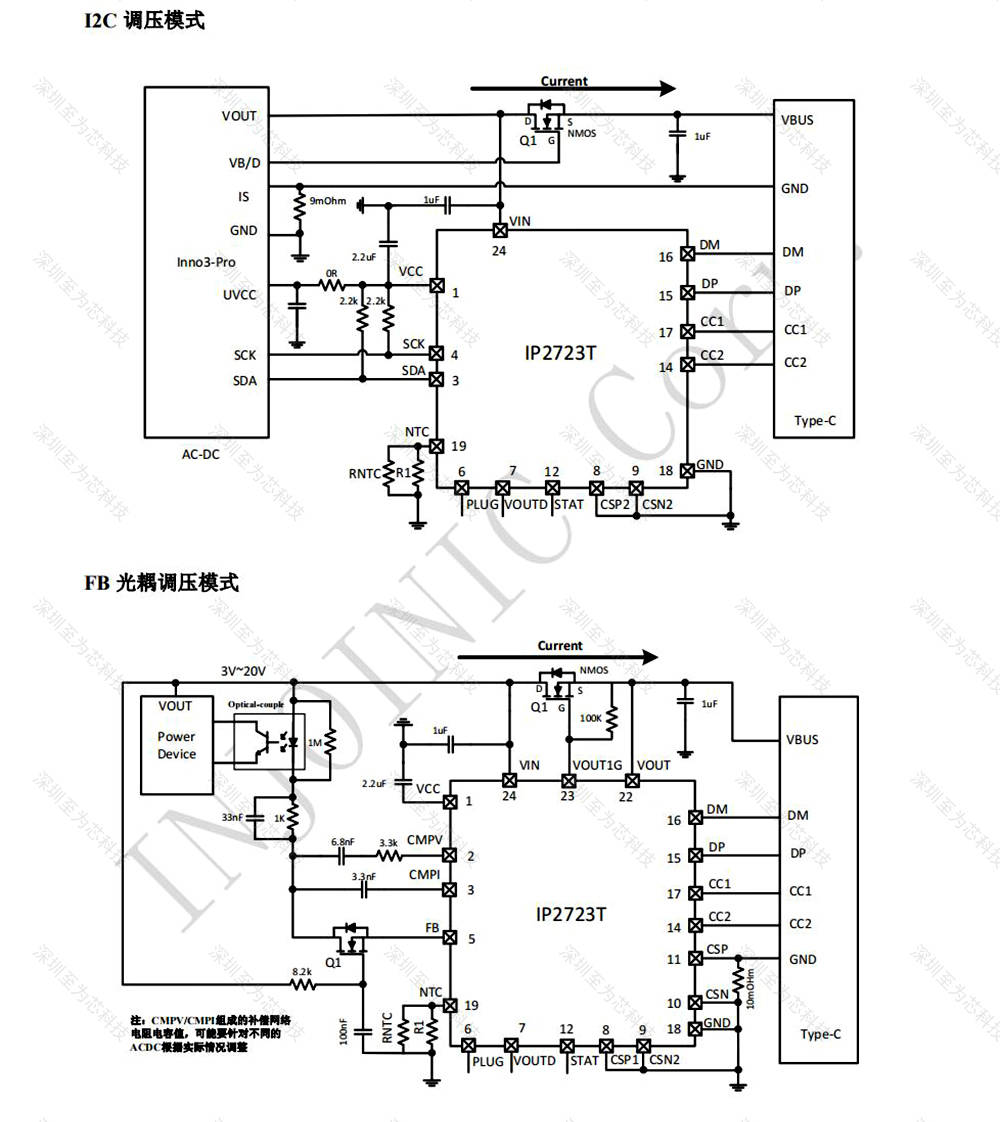

IP2723T支持三种调压控制模式，可适配不同拓扑的电源方案：FB模式可连接电源芯片的反馈引脚，实现2μA/步的调压；光耦模式适配隔离反激电源方案，用于常规AC-DC快充适配器；I²C模式可搭配主控芯片实现参数配置，满足定制化快充产品开发需求。针对双口快充场景，芯片内置独立双接口功率管理单元，单Type-C口可支持100W输出，单Type-A口可支持65W输出；双口同时接入设备时，可自动执行动态功率分配，例如实现C口65W+A口30W协同输出，控制总功率在芯片额定负载范围内，减少功率资源浪费，同时有助于两个接入设备获得稳定的快充体验。
四、多环节安全防护与可靠性设计
IP2723T具备多环节安全防护设计，从接口端到功率路径提供保护。芯片内置输出过压、过流、短路保护功能，同时支持NTC过温监测，可监测设备温度变化，在结温达到135℃时触发降功率或断电保护。接口层面，DP、DM、CC1、CC2引脚支持20V耐压，同时集成DP/DM过压保护、DP/DM对地弱短路保护，有助于避免插拔设备时的浪涌电压损坏芯片。芯片还支持线缆压降补偿功能，提供0/62.5/125mV/A三档可选，可补偿充电线缆上的电压损耗，提升终端设备端输入电压精度。相关防护设计符合AEC-Q100 Grade 2车规可靠性标准，适合在车载等复杂工况下运行。
五、精简外围设计与BOM成本优化

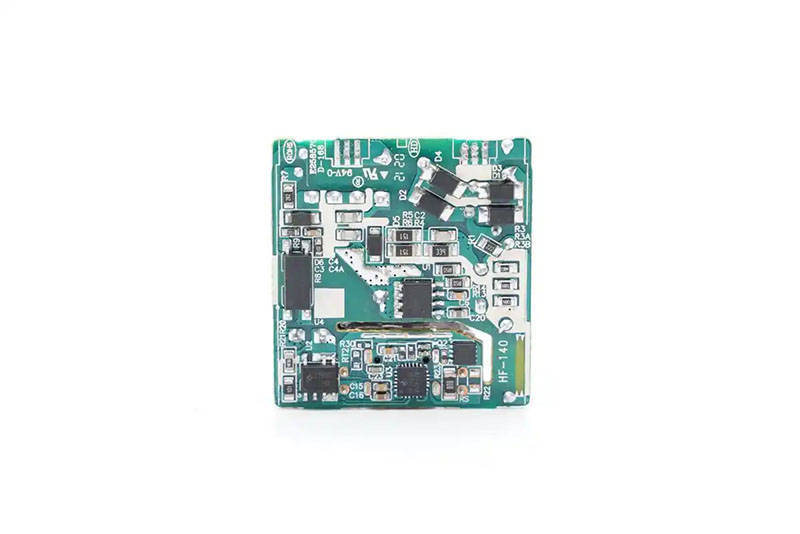

IP2723T凭借较高的集成度，减少了方案所需外围器件数量，搭配少量电容、电阻和NMOS管可完成快充方案搭建，减少额外外挂协议芯片、驱动芯片或辅助控制单元的需求。这一特性有助于缩小整体方案PCB面积，降低布板难度，减少物料采购数量，并帮助控制整体BOM成本，帮助厂商在兼顾快充性能的前提下提升产品价格竞争力。芯片还内置功率路径管理单元、自动控制泄放电路以及E-MARK线缆识别功能，可完成对E-MARK快充线的识别，并开启对应高功率档位。针对不同产品定位，厂商可通过固件配置PDO档位，在不修改硬件电路的情况下适配不同功率段产品需求，缩短新品开发周期。
六、多种场景落地与行业实践

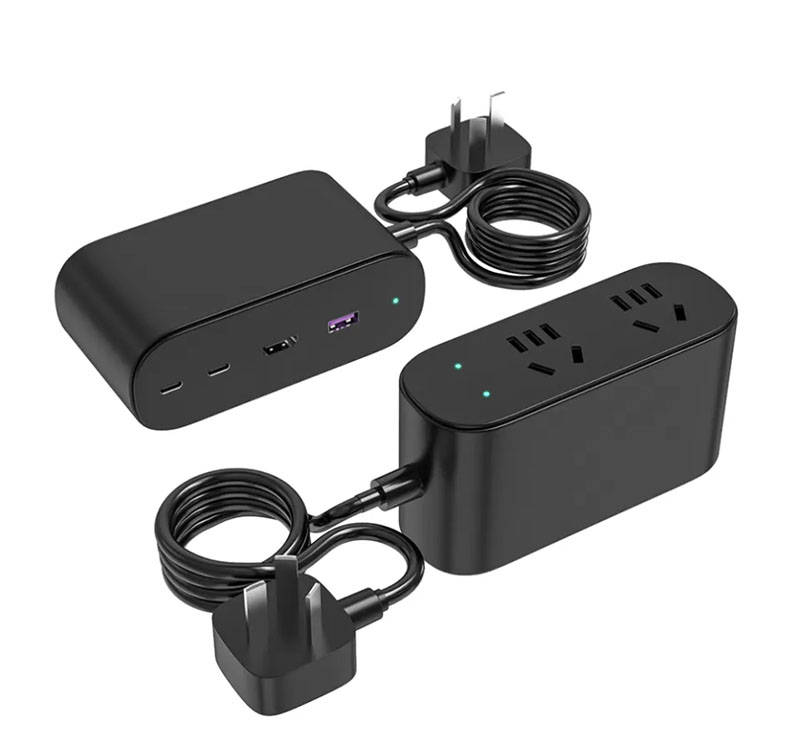

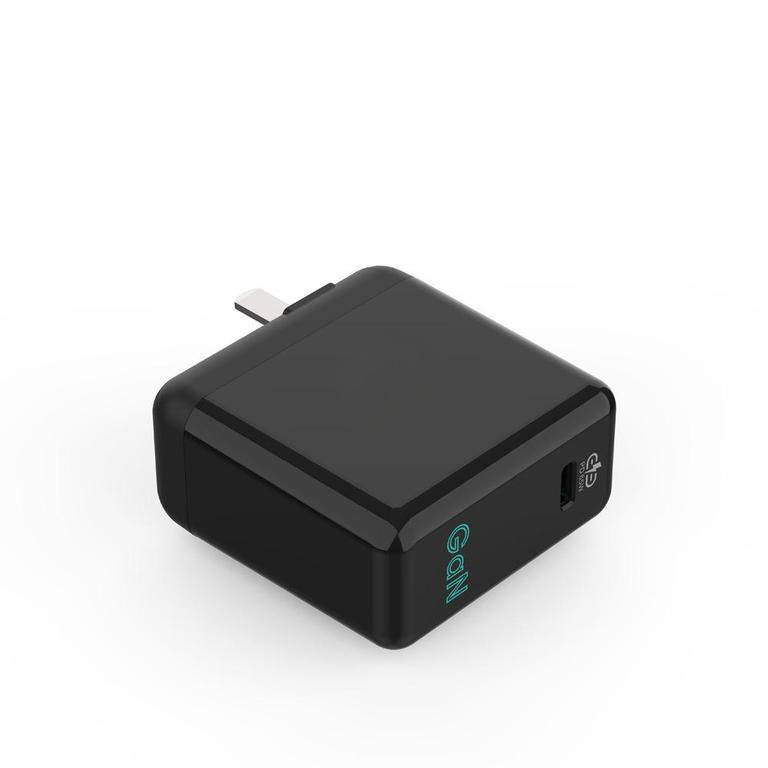

IP2723T适用于多种单向快充输出类产品。在AC-DC快充适配器领域，它可用于65W、100W多口氮化镓充电器，配合高频QR反激电源拓扑实现95%以上满载转换效率；在车载充电器场景中，宽输入电压与宽温特性使其适合车载电瓶的复杂工况，是车规级双口快充方案中较常见的选择。此外，芯片还可应用于支持PD输出的移动电源、Type-C扩展坞、工业设备快充接口等多种场景。
