WANLIN-780 投入式液位计 安装手册（完整版）文档版本：V1.0 | 适用型号：WANLIN-780 | 日期：2026-04-28
一、安全须知（必读）
1.1 安全警示
- ⚠️ 安装 / 维护前必须切断电源，严禁带电操作。
- ⚠️ 严禁在易燃易爆环境中非防爆改装，本设备为室内型，防爆场景需定制。
- ⚠️ 传感器为精密压力元件，严禁摔落、撞击、挤压，线缆严禁硬折、拖拽。
- ⚠️ 投入前确认介质无强腐蚀、无尖锐杂质，避免探头堵塞或损坏。
- ⚠️ 接地必须可靠（接地电阻≤4Ω），防止雷击与电磁干扰。
1.2 适用范围
- 测量介质：清水、消防水、中性液体（无强酸碱、无油污）
- 介质温度：0～60℃（超温需定制高温探头）
- 量程：0～5m（标准），最大支持 0～55m
- 输出：4-20mA 模拟量 + NB-IoT 无线远传
- 供电：DC24V±10%（工业）/ 内置锂电池（无线款）

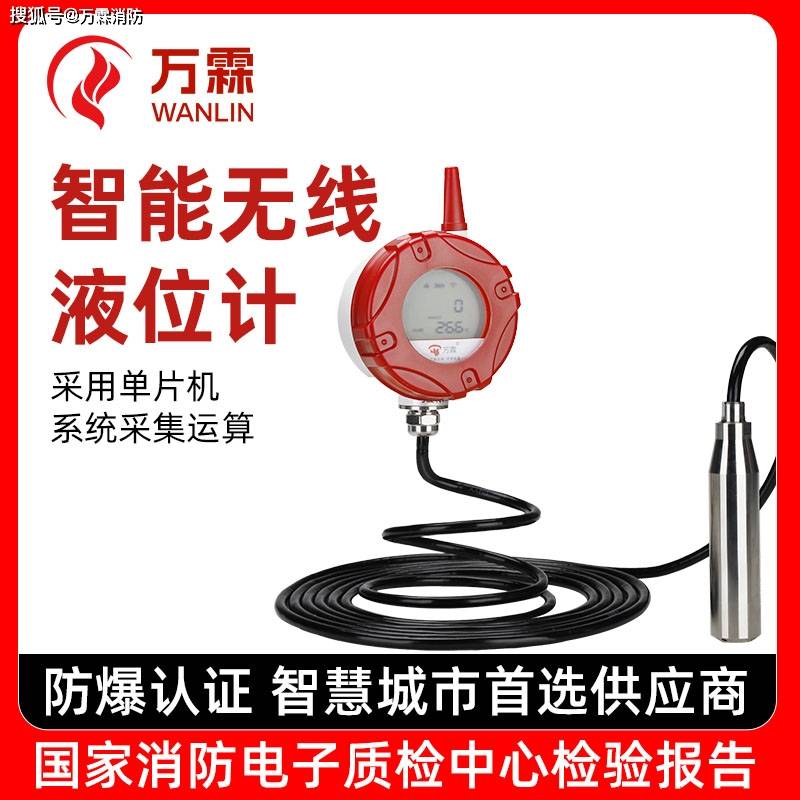

无线液位计安装使用手册
二、产品概述与开箱检查
2.1 产品结构
- 传感器探头：304 不锈钢，φ20mm，压力感应膜片（底部）
- 信号电缆：5 米（标准），防水屏蔽线，耐油耐腐
- 仪表主机：ABS 防水外壳（IP65），带 LCD 屏 + 3 按键（MENU/▲/▼）
- 安装附件：不锈钢吊环、固定支架、防水接头、合格证、二维码（绑定用）
2.2 开箱检查清单
收到货物后逐一核对，缺失 / 损坏立即联系供应商：
- WANLIN-780 主机 ×1
- 投入式传感器（带 5 米线缆）×1
- 不锈钢吊环 + 固定支架 ×1 套
- 防水电缆接头 ×2
- 合格证 + 保修卡 ×1
- 产品二维码（主机背面）×1
2.3 按键与显示说明
面板按键（主机开盖可见）
- M 键（确认 / 开关机）：长按 3 秒开关机；短按确认 / 进入菜单
- ▲键（增加 / 上移）：数值 + 1；菜单上翻
- ▼键（减少 / 下移）：数值 - 1；菜单下翻；长按清零
LCD 显示界面
- 第一行：液位值（单位：mmH₂O，1000mm=1m）
- 第二行：状态图标（电池 / 信号 / 锁屏 / 报警）
- 第三行：报警阈值（低位 A-L / 高位 A-H）
三、安装前准备
3.1 现场环境勘测
安装位置选择（核心！影响精度与稳定性）
- ✅ 选水池 / 水箱中央，远离进水口、出水口、搅拌器（距离≥1.5m），避免湍流与波动
- ✅ 探头垂直向下，与液面垂直，严禁倾斜（倾斜会导致测量误差）
- ✅ 探头距池底 **≥10cm**（防泥沙沉积堵塞），距最高液位 **≥20cm**（防淹探头）
- ✅ 主机安装在干燥、通风、无雨淋处，距地面 1.2～1.5m，便于操作与查看
- ✅ 远离强电磁干扰（变频器、电机、高压线），间距≥1.5m
容器条件确认
- 水池 / 水箱：敞口 / 密闭常压（压力≤0.1MPa）
- 介质：清水 / 消防水，无腐蚀性，温度 0～60℃
- 深度：≤5m（标准款），超量程需定制
3.2 工具与材料准备
工具
- 冲击钻、电钻、水平仪、卷尺、螺丝刀（十字 / 一字）
- 网线钳、剥线钳、万用表、扎带、绝缘胶带
材料
- 超五类屏蔽双绞线（4-20mA 信号用），长度按需 + 10%
- PVC 线管 / 金属桥架（线缆保护）、防水接头、密封胶
- 不锈钢膨胀螺丝、固定卡扣、接地线（黄绿线）
四、机械安装（分步详解）
4.1 传感器安装（投入式，有线缆）
步骤 1：固定吊环与支架
- 在水池顶部边缘（或池壁）选牢固位置，打孔→装入膨胀螺丝→固定不锈钢支架
- 将吊环穿入传感器顶部的挂孔，用螺母锁紧，确保牢固不脱落
步骤 2：传感器投入与线缆固定
- 缓慢将传感器垂直放入水中，确保探头朝下，无缠绕、无扭曲
- 调整线缆长度：探头距池底 10～20cm，顶部预留 30cm 余量（防拉扯）
- 线缆沿池壁固定（每 50cm 一个卡扣），避免晃动、磨损，严禁硬折（弯曲半径≥8cm）
- 线缆穿入防水接头，拧紧密封，防止水汽进入主机
步骤 3：主机安装
- 将主机固定在墙面（距地 1.2～1.5m），水平安装，用水平仪校准
- 主机下方预留 20cm 空间，便于开盖接线与维护
4.2 布线规范（有线传输必看）
- 传感器线缆→主机：全程有线，无中间接头，屏蔽层一端接主机接地，另一端悬空
- 4-20mA 信号线→消防主机 / PLC：用屏蔽双绞线，单独穿管，与强电（220V/380V）间距≥30cm，交叉时垂直交叉
- 线缆固定：沿墙 / 吊顶走 PVC 线管，转弯处用弯头，固定牢固，避免晃动
- 接地：主机外壳、传感器屏蔽层、线管统一接地，接地电阻≤4Ω
五、电气接线（DC24V+4-20mA，有线款）
5.1 接线端子定义（主机开盖，接线排）
表格
5.2 接线步骤（断电操作！）
- 打开主机上盖，卸下接线排螺丝
- 传感器线缆：红→V+，黑→V-，屏蔽层→GND
- 4-20mA 信号线：蓝→I+，白→I-，另一端接消防主机 / PLC 的 AI 模拟量输入
- 接地线：黄绿线接 GND 端子，另一端接现场接地排（电阻≤4Ω）
- 拧紧接线螺丝，确保无松动、无裸露铜线
- 盖好主机上盖，拧紧防水螺丝，做好密封
5.3 无线款（NB-IoT）接线
- 内置锂电池：无需接线，长按 M 键 3 秒开机即可
- 信号检查：开机后屏幕信号图标闪烁→常亮（联网成功，约 1～3 分钟）
六、系统配置与调试（核心步骤）
6.1 开机与初始化
- 有线款：接通 DC24V 电源；无线款：长按 M 键 3 秒开机
- 屏幕点亮，显示开机界面→进入测量界面（显示当前液位值）
- 首次使用 / 更换探头：必须清零校准（消除安装与运输误差）
6.2 一键清零校准（空池校准，最常用）
前提：水池无水（液位 = 0），传感器垂直悬空或放入空池
- 短按任意键点亮屏幕（锁屏时）
- 长按 **▼键 5 秒 **，屏幕显示 “SE0”，数值闪烁
- 短按M 键确认，数值变为 0.000mm，清零完成
- 退出校准，返回测量界面
6.3 报警阈值设置（低位 A-L / 高位 A-H）
示例：低位报警 1m（1000mm），高位报警 3.5m（3500mm）
- 短按M 键进入菜单，屏幕显示 “A-L”（低位报警）
- 短按 **▲/▼键 ** 调整数值：1000mm（1m）
- 短按M 键确认，进入 “A-H”（高位报警）
- 短按 **▲/▼键 ** 调整数值：3500mm（3.5m）
- 短按M 键确认，退出菜单，设置生效
6.4 4-20mA 信号校验（有线款）
目的：确保液位与输出电流线性对应（0m=4mA，5m=20mA）
- 万用表串入 4-20mA 回路（I+→万用表→I-）
- 空池（0m）：电流应为4.00mA（误差≤±0.05mA）
- 满池（5m）：电流应为20.00mA（误差≤±0.05mA）
- 误差超标：重新清零校准，或联系厂家调校
6.5 无线远传绑定（NB-IoT 款）
- 手机微信扫描主机背面二维码，进入万霖智慧消防小程序
- 点击 “添加设备”→选择 “液位计”→输入设备 ID（主机背面）
- 绑定成功后，手机实时查看液位、接收报警、远程修改阈值
七、验收标准（安装完成必检）
7.1 机械安装验收
- 传感器垂直，距池底 10～20cm，无倾斜、无缠绕
- 线缆固定牢固，无硬折、无磨损，防水接头密封良好
- 主机安装水平，固定牢固，无晃动
7.2 电气接线验收
- 接线正确，无松动、无裸露铜线
- 接地可靠（电阻≤4Ω），屏蔽层接地规范
- 线缆布线合规，强弱电分离，间距≥30cm
7.3 功能调试验收
- 开机正常，屏幕显示清晰，信号稳定（无线款）
- 清零校准正常，空池显示 0mm，误差≤±1mm
- 液位变化响应灵敏（≤2 秒），数值稳定无跳变
- 报警阈值设置生效，低位 / 高位报警正常（声光提示）
- 4-20mA 输出线性正常（0m=4mA，5m=20mA）
- 无线款手机绑定成功，远程查看 / 控制正常
八、维护与保养（延长寿命，减少故障）
8.1 日常维护（每月 1 次）
- 检查传感器探头：无泥沙、无杂物堵塞，用清水冲洗（严禁硬物刮擦膜片）
- 检查线缆：无破损、无老化、无松动，防水接头密封良好
- 检查主机：屏幕显示正常，按键灵敏，报警功能正常
- 无线款：检查电池电量（屏幕电池图标），电量低及时更换锂电池
8.2 定期校准（每季度 1 次 / 更换介质后）
- 空池清零校准：按 6.2 步骤操作，确保零点准确
- 满量程校准：注水至满量程（5m），核对数值与电流输出，误差超标重新校准
8.3 常见故障排查
表格
九、附录：技术参数表
表格
