在陆地油田开采与海上钻井平台跑现场这么多年，每天跟各种高压井口装置、采油树管汇打交道，心里清楚管道连接节点有多关键。油井井口这个地方工况复杂，内部流动的原油、天然气还有夹杂着的泥沙，工作压力常常达到几十兆帕甚至上百兆帕，偶尔伴随剧烈的振动和温度起伏。今天抽空把咱们在采油树管汇上经常用到的CY卡箍皮拿出来细细聊聊，重点梳理一下250高压卡箍皮在油田石油井口锻造卡箍皮应用中的实际表现。

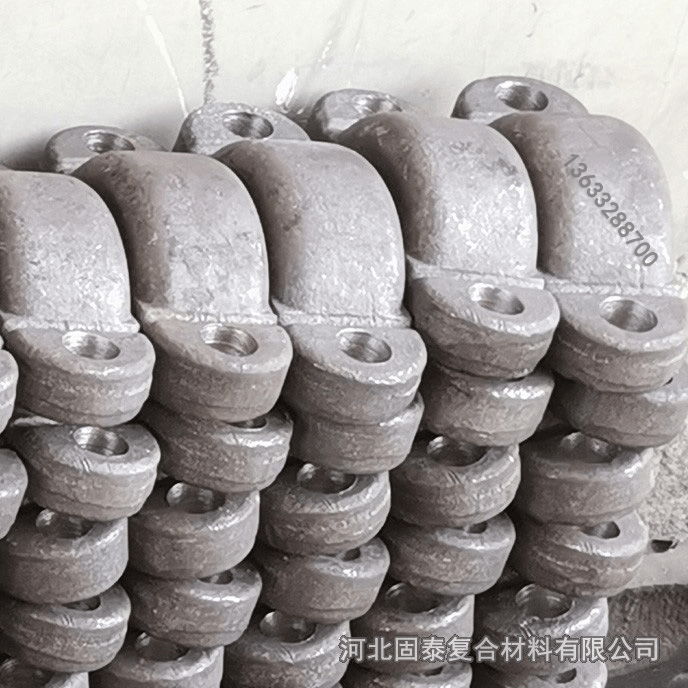

CY卡箍皮
干过油田现场的同行都懂，采油树和节流压井管汇这些地方对承压构件的物理性能要求苛刻。我们在选配这类井口紧固连接件时，看重的就是原材料的品质与金属成型工艺。这种CY卡箍皮的主体结构普遍选用优质的45号钢锻造毛坯或者AISI 4130合金结构钢，通过闭式模锻工艺进行整体压制成型。闭式模锻迫使金属内部的晶粒流线顺着零件的外轮廓连续分布，消除了常规铸造件或者直接棒材切割加工容易隐匿的微观缩孔隐患。毛坯锻压下线以后，必须经过多道次规范的调质热处理工序，将零件本体的机械性能精确控制在合理的区间内，从而在确保极高抗拉承载能力的同时，赋予结构抵御强烈机械振动所必需的冲击韧性。
密封性能直接关系到整个采油树系统的生产安全。从结构原理来看，作为卡箍总成中的核心受力半环，250高压卡箍皮内部的锥面倾角经过精密机械加工，与对接法兰和卡箍头的外斜面保持高度吻合。当双头螺栓施加预紧力时，两个对称的卡箍皮将轴向锁紧力均匀转化为径向夹紧力，使内部的金属密封环与法兰端面密封槽紧密贴合。当井口管道内部介质压力逐渐升高时，高压流体会给金属密封环施加一个向外的作用力，促使密封环的斜面与法兰槽壁产生微量的弹性形变。
这种自紧密封机制表现出压力越高密封越紧密的实际效果，能够很好地适应高压脉冲和管道热胀冷缩带来的微小位移。

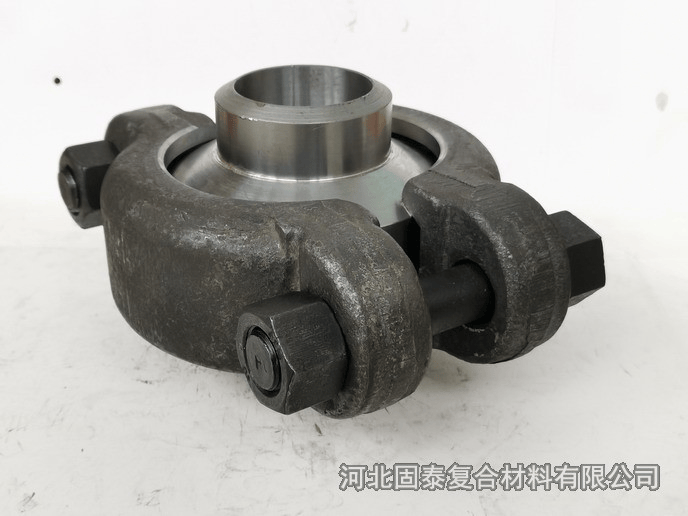

油田石油井口采油树锻造卡箍皮
为了方便现场技术人员和管汇维护人员随时查阅参数，这里把CY卡箍皮的核心规格和数据整理成了详细的表格：| 参数项目 | 技术规格与指标 || --- | --- || 产品核心名称 | CY卡箍皮（250高压卡箍皮 / 锻造卡箍皮总成） || 适用管线类型 | 石油井口管道、管汇及采油树连接 || 公称通径范围 | 2英寸 至 7-1/16英寸 (DN50 至 DN175) || 设计工作压力 | 20 MPa / 35 MPa / 70 MPa / 105 MPa / 140 MPa ||
主体金属材质 | 45号钢锻造结构件 / AISI 4130 / 40CrNiMo || 表面处理工艺 | 锰磷化处理与达克罗防腐保护 || 配合密封形式 | 金属密封圈与配对法兰端面密封 || 适用工作介质 | 原油、天然气、高压泥浆、酸化液 || 工作环境温度 | -29℃ 至 +121℃（符合API 6A规范） || 螺栓材质等级 | A193 B7 / A194 2H 高强度紧固件 |在实际油气田开发作业中，油田石油井口采油树锻造卡箍皮大量安装在采油树主阀上端、试油管汇、防喷器组以及地面高压注水管线上。
随着深井开采越来越多，井口装置的作业空间往往比较受限。这种250高压卡箍皮凭借紧凑的弧形外形和较小的外径尺寸，大幅度节省了井口平台的占用空间，整体重量也比传统的大型法兰轻不少，给现场高压阀门的拆装与日常维护带来了便利。现场施工和安装这个环节有几个硬规定必须严格执行。安装CY卡箍皮之前，必须用专用清洗剂把法兰密封面、金属密封环以及卡箍皮内侧斜面彻底擦洗干净，绝不能留存任何泥沙、铁屑或者干固的油污。
紧固卡箍螺栓的时候要用专业的扭矩扳手，严格按照对角交替、分步加载的手法逐步拧紧，保证两侧卡箍皮半环之间的合缝间隙保持均匀平衡。管汇组装完毕之后，必须按照规程做额定工作压力1.5倍的水压静压试验，持续稳压达到规定时间，确认没有任何渗漏或者变形之后才能正式投用。平时巡检的时候也要定期看看螺栓有没有松动迹象，发现异常要及时处理。
锻钢锻造油田井口卡箍皮瓦
从现场长期使用的实际经验来看，掌握好正确的材质挑选和严谨的安装流程，能让高压卡箍皮在复杂高压环境下维持很长的使用寿命。建议技术人员在选择CY卡箍皮时，仔细查验原材料冶炼质检报告、锻造流线记录以及高压爆破试验数据。希望这些在现场摸爬滚打积累的技术细节和参数记录，能够给同行在采油树管汇维护和设备选型时提供一些实在的参考。
