水泵自动供水，最常用的就是“低起高停”——压力低了启动，压力到了停止。电接点压力表就是干这个的。
今天武汉plc培训学校小师傅把这张实物彩图拆解一下，讲清楚公共端、下限、上限怎么接，怎么控制水泵自动启停。
01 低起高停是什么？
低起高停是恒压供水最常见的控制逻辑：
- 压力降到设定下限（如0.4MPa）→ 水泵启动
- 压力升到设定上限（如0.8MPa）→ 水泵停止
- 保持压力在上下限之间
实现这个逻辑，靠的就是电接点压力表的三根线：公共端、下限、上限。
02 电接点压力表的三根线
- 公共端：三根线的公共点，接电源零线（或控制回路的公共端）
- 下限端：压力低于设定值时动作，用于启动水泵
- 上限端：压力高于设定值时动作，用于停止水泵
03 控制回路接线（低起高停）

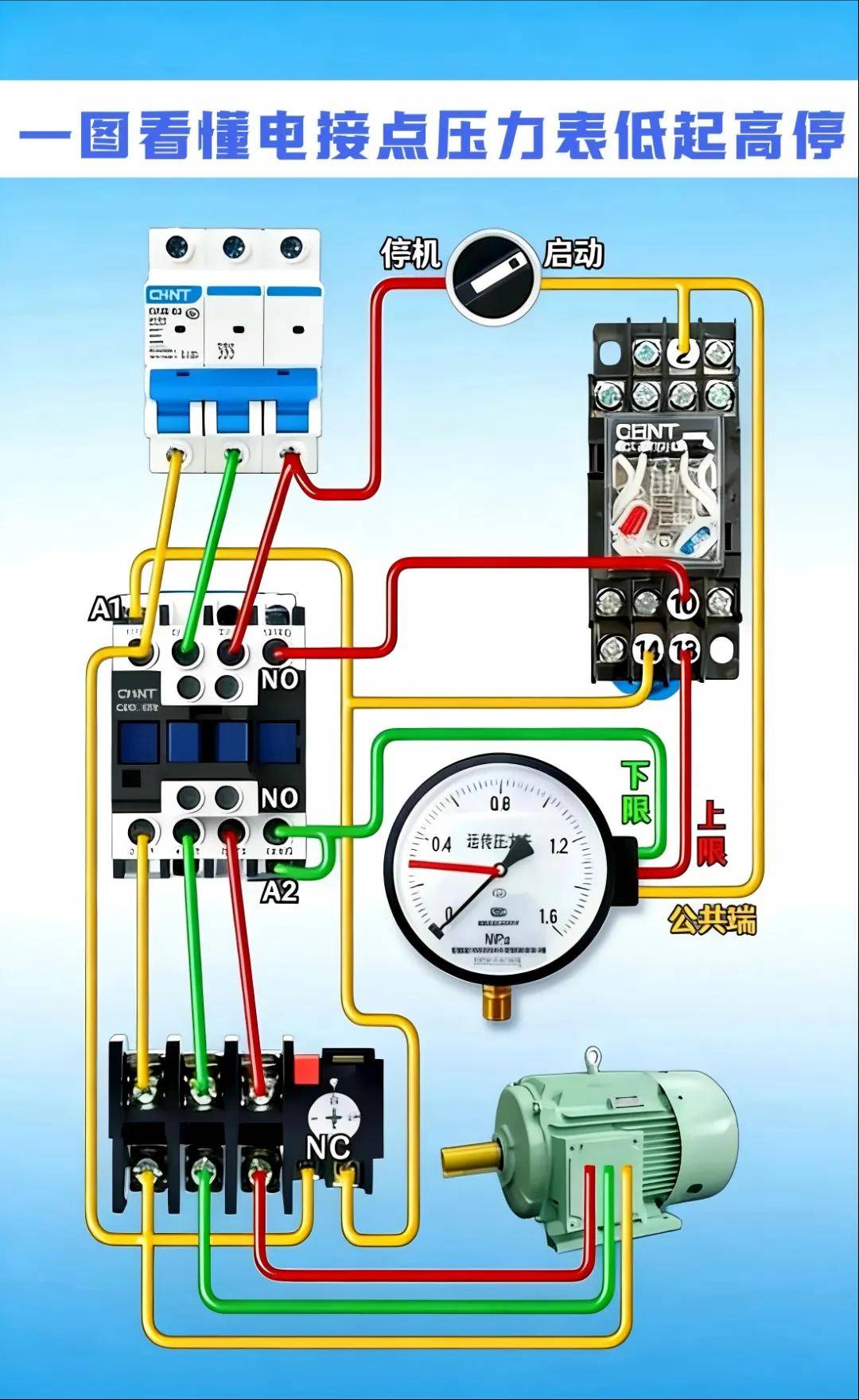

以图中为例：
接线顺序：
- 电源L → 停止按钮（常闭）→ 启动按钮（常开）→ 接触器线圈A1
- 接触器辅助常开触点（NO）并联在启动按钮两端（自锁）
- 电接点压力表公共端接电源N
- 下限端接接触器线圈A2（或通过中间继电器）
- 上限端串入自锁回路（断开自锁）
工作逻辑：
- 压力低于下限 → 下限端与公共端导通 → 接触器线圈得电 → 水泵启动
- 启动后自锁触点闭合，维持运行
- 压力升到上限 → 上限端与公共端导通 → 自锁回路被切断 → 接触器失电 → 水泵停止
04 实物图中的元件识别
- 电接点压力表：表盘上有上下限指针，背后有三个接线端
- 接触器：线圈A1、A2，辅助常开触点（NO）
- 停止按钮：红色，常闭
- 启动按钮：绿色，常开（手动启动用）
- CHNT：正泰品牌
05 上下限指针怎么设？
- 下限指针：设在启动压力值（如0.4MPa）
- 上限指针：设在停止压力值（如0.8MPa）
- 公共指针：随压力移动，碰到下限或上限时接通对应触点
设定时，用一字螺丝刀转动指针即可。
06 为什么要有启动按钮？
虽然电接点压力表能自动启停，但通常还是保留手动启动按钮：
- 初次上电时手动启动
- 压力表故障时应急启动
- 检修后试机
启动按钮和压力表下限是并联关系，任何一个闭合都能启动。
07 热继电器保护
图中未画，但实际电路中必须加：
- 主回路：断路器 → 接触器主触点 → 热继电器 → 水泵电机
- 控制回路：热继电器常闭触点串联在停止按钮后
过载时热继电器动作，切断控制回路，保护电机。
武汉plc培训学校课后总结：低起高停，是电接点压力表最经典的应用。搞懂公共端、下限、上限，水泵自动控制就通了。
