很多板子做三防，最省事的做法就是整板喷一遍：看着覆盖完整，心里也踏实。可在真实的硬件设计里，三防漆不是“喷得越多越安全”。它能隔绝潮气、盐雾和污染物，但形成的保护膜也可能影响电气接触、机械动作、散热路径，甚至光学性能。问题不在于喷没喷，而在于喷到了哪里。下面这5类器件，涂覆前一定要多看一眼。

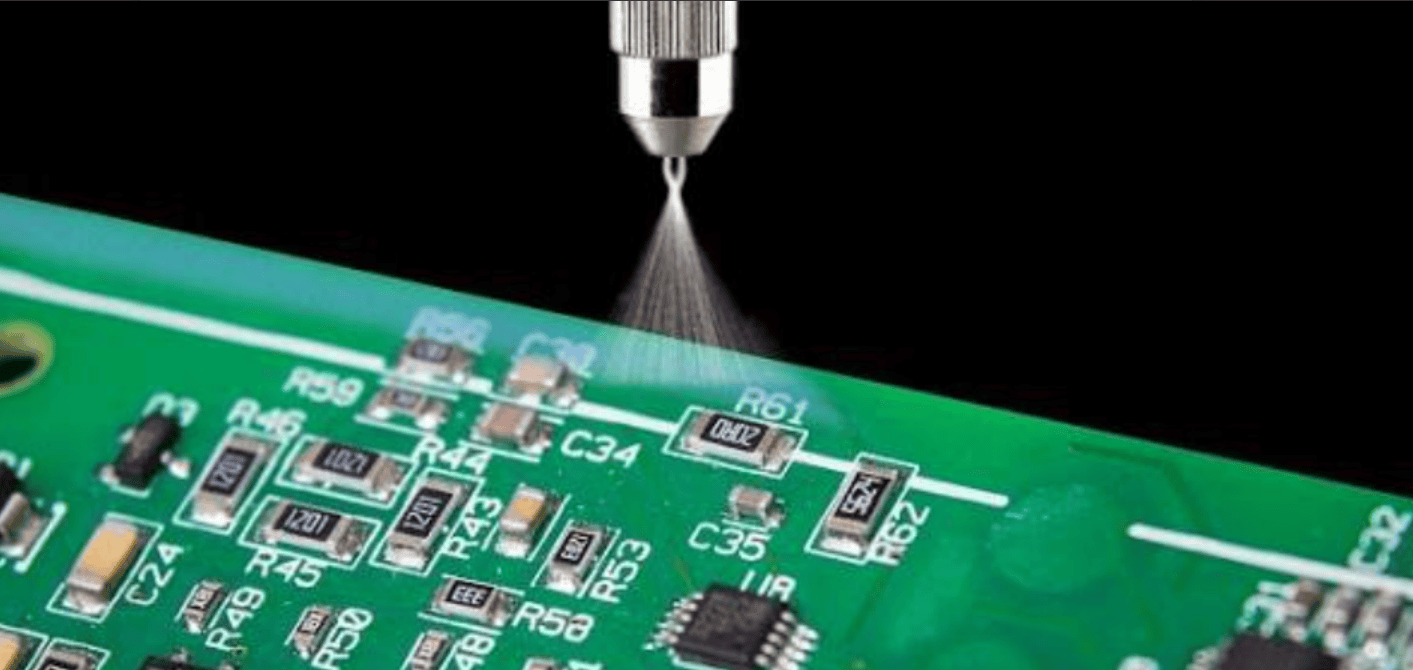

图片1｜PCB喷涂三防漆现场图
一、连接器：能插上，不代表接触可靠
连接器最怕的不是外壳沾到一点漆，而是漆膜跑进真正负责导电的接触界面。触点接触电阻可能只有毫欧级，一旦被绝缘漆膜覆盖，接触电阻就可能变大，甚至出现间歇性导通。
更别指望插拔几次就能把漆刮干净。漆膜被刮破后，残留物、磨损和污染反而可能让接触状态变得不可控；再遇到振动和温湿度循环，问题更容易暴露。
工程处理：重点遮蔽插针、插孔、配合面和触点区域。连接器外壳是否可涂，要按器件厂商规范决定。汽车电子、工业控制这类长期振动环境，千万别把“现在能通电”当成“长期可靠”。

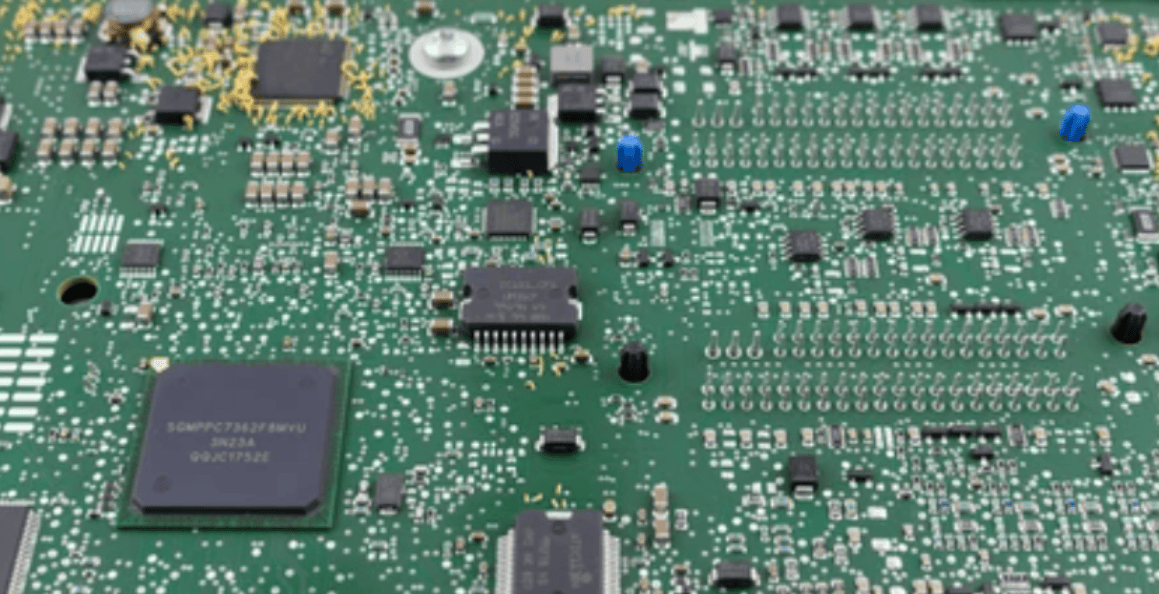

图片2｜PCB涂覆后的板面示意图
二、继电器：保护周边PCB，别让漆干扰触点和机构
继电器靠触点完成通断，内部还有衔铁、弹簧等运动结构。如果涂料进入内部，可能污染触点、改变动作特性，带来接触电阻变化、动作不稳定等问题。触点相关问题最麻烦的一点是，它未必立刻彻底失效，而可能偶发、难复现。
工程处理：周边PCB可以按工艺要求涂覆，但继电器内部的触点和运动区域要严格按器件说明书处理，不能让涂料随意渗入。高压继电器还要单独评估爬电距离、电气间隙和绝缘方案，不能把“涂了三防漆”当成绝缘设计已经合格。

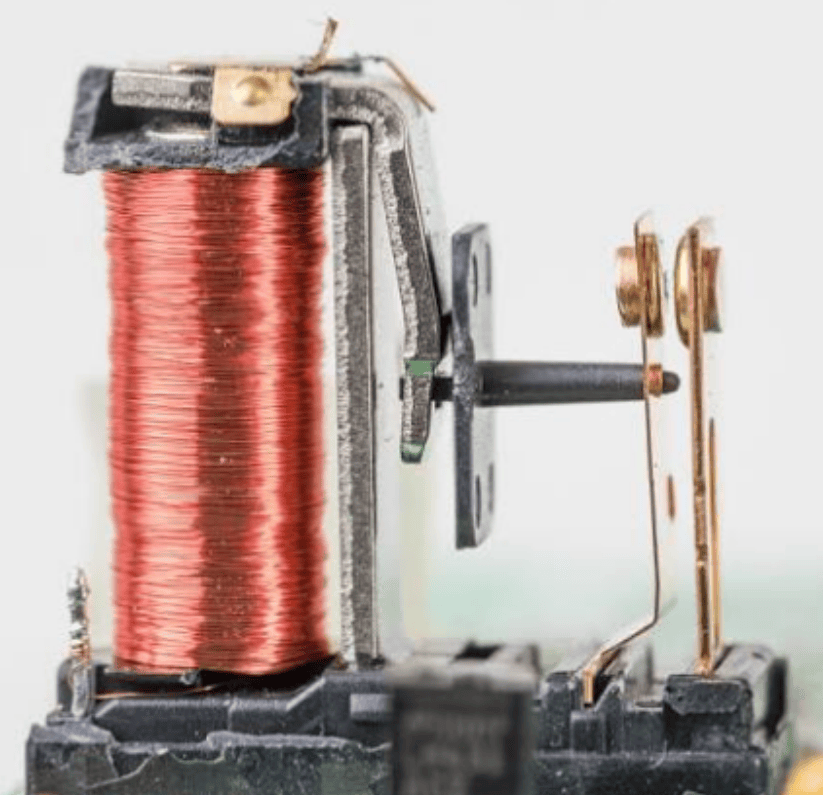

图片3｜继电器内部触点与机械结构图
三、按键、电位器、拨码开关：会动、会滑的部位先确认
机械按键、电位器、拨码开关里可能存在滑动触点或活动机构。三防漆一旦渗进去，就可能造成接触不良、阻值跳变或噪声增大。模拟电路里尤其典型：电位器看似还能调，但输出开始飘；ADC读数偶尔跳一下，排查时又很难稳定复现。
工程处理：根据器件结构遮蔽活动部件、滑动接触区和需要操作的区域。不是所有开关都绝对不能涂——密封型器件是否允许涂覆，要以厂商规格和实际工艺验证为准。

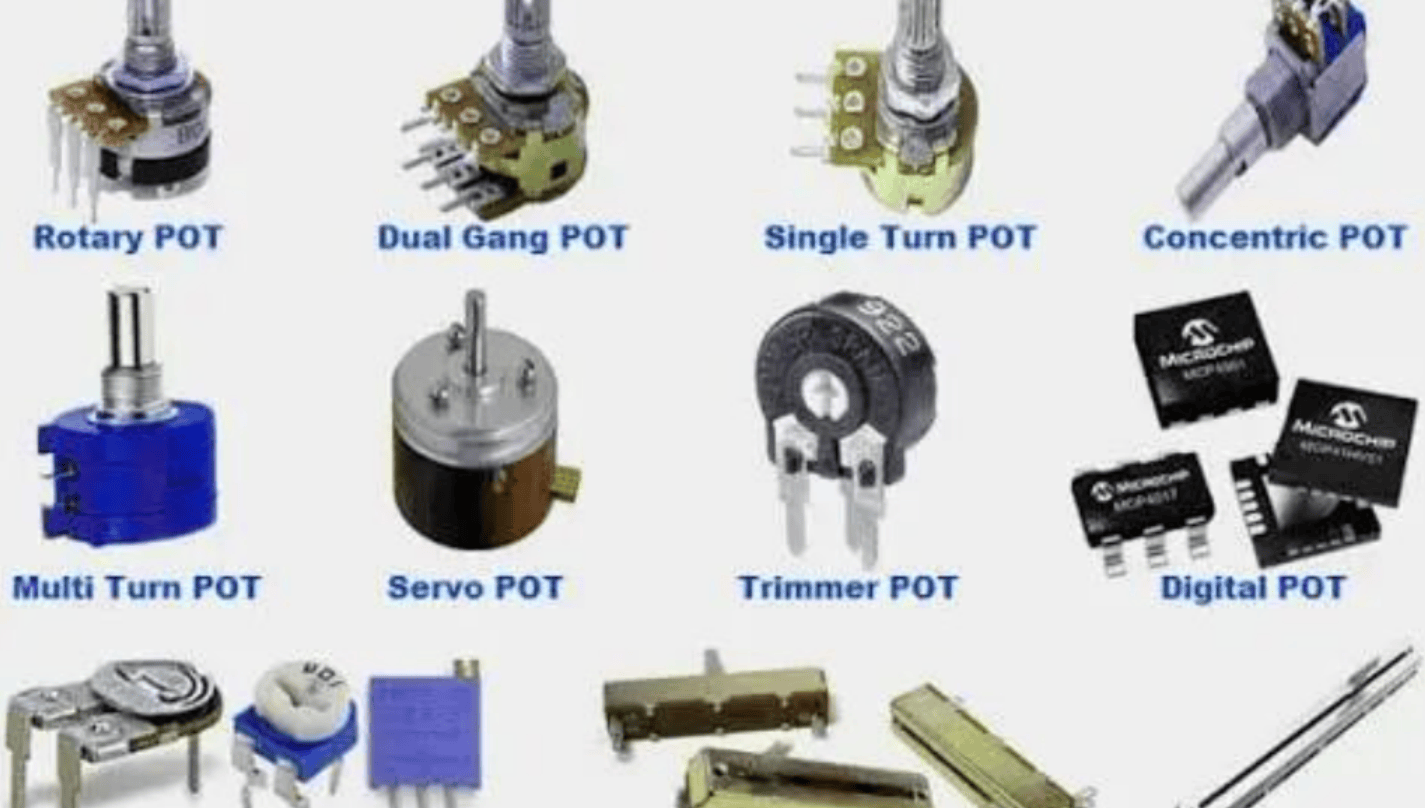

图片4｜不同类型电位器示意图
四、MOSFET、DC/DC、LDO等功率器件：喷完漆，热设计还得重新看
功率器件周围的铜皮、散热焊盘和过孔，都是热路径的一部分。三防漆的导热性能通常不如铜和金属，但不能简单下结论说“只要喷漆，温度一定升高多少”。真正要看的是涂覆材料、厚度、覆盖位置、器件封装、散热器接触以及空气流动共同形成的整体热阻。
可以用一个简单算例理解热阻的影响：ΔT=P×θJA。
假设器件损耗为2W，等效热阻为30℃/W，估算温升约60℃；如果某种结构变化使等效热阻升至40℃/W，温升就会变成约80℃。这只是说明热路径变化可能带来显著差异，并不代表三防漆一定会把热阻从30℃/W提高到40℃/W。
工程处理：重点确认散热焊盘、散热过孔、裸露散热面、散热器接触面和气流通道的处理要求。高功率MOSFET、功率电感、整流二极管、DC/DC芯片等，必须结合器件手册和整机温升测试来决定涂覆策略。
五、LED、光电传感器、红外接收器、摄像头：别忽略漆膜对光路的影响
凡是依赖光线工作的器件，表面多一层漆膜，都可能改变透光、反射、散射或光斑形态。比如光电传感器的光学窗口如果被覆盖，可能导致检测距离、阈值或批次一致性发生变化；这类问题未必会表现为器件损坏，却可能让测量结果出现偏差。
工程处理：光学窗口、镜头、发射/接收窗口通常需要重点遮蔽，除非器件厂商明确指定可使用的涂覆材料和工艺。不要凭经验判断“薄薄一层应该没事”。

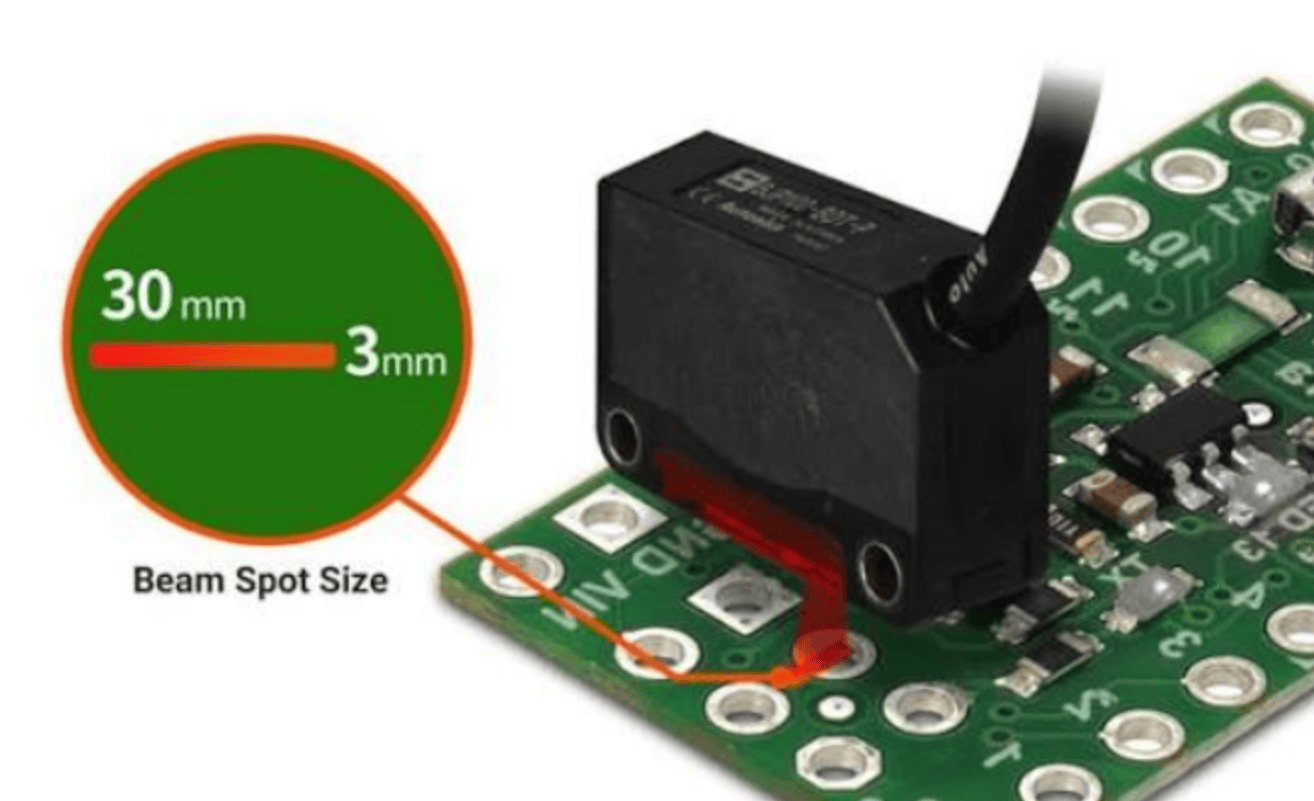

图片5｜光电传感器与光斑示意图
最后记住：三防漆不是覆盖率比赛
真正靠谱的做法，是在设计阶段就把涂覆区域分清楚：
① 需要涂覆：容易受潮、腐蚀的裸露铜箔、焊点及适合涂覆的区域。
② 需要遮蔽：连接器接触面、需要保留探测功能的测试点、活动触点、操作部位和光学窗口等。
③ 必须按规格评估：功率器件、继电器、变压器、传感器、晶振等，不同型号不能一刀切。
最终要以器件厂商的涂覆要求、材料兼容性和实际验证结果为准。该保护的地方要保护，该遮蔽的地方就得遮蔽。真正专业的三防工艺，不是喷得有多厚，而是每一处涂覆都有依据。
你在项目里遇到过哪种三防漆“翻车”情况？是连接器接触不良，还是传感器读数漂移？评论区聊聊。
