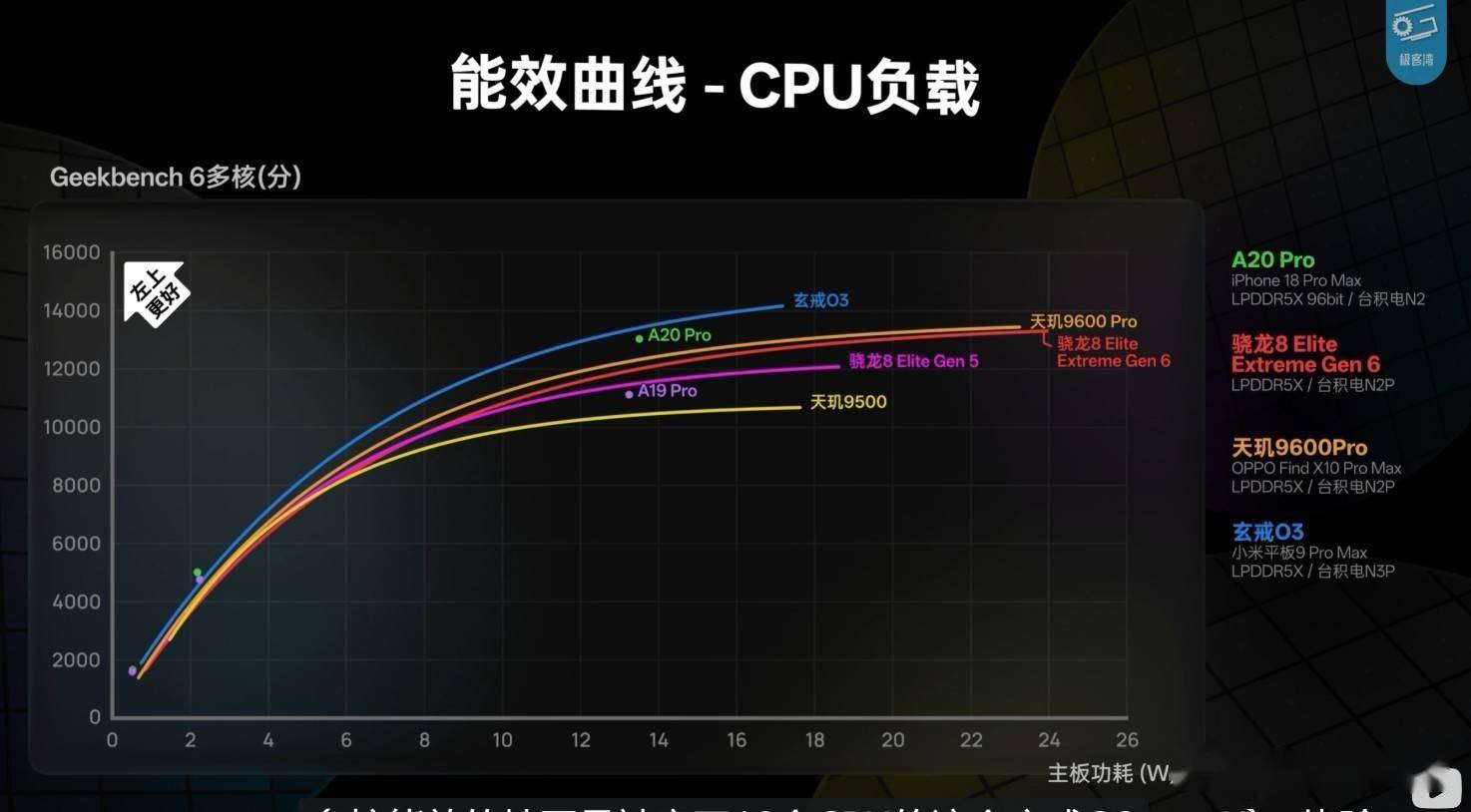

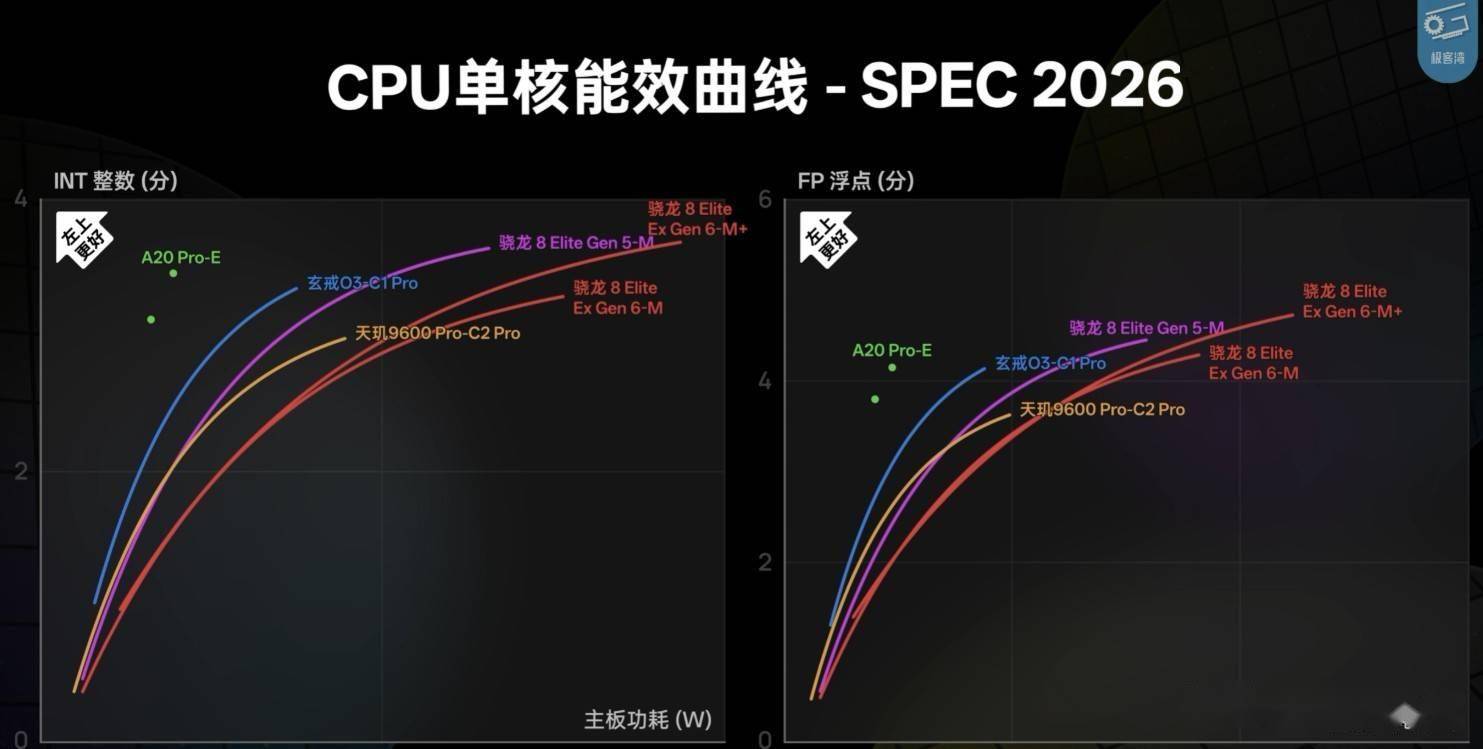

我们来拆解一下这颗芯片的硬参数。玄戒 O3 采用台积电 3nm 工艺，CPU 架构是史无前例的十核全大核设计：6 颗 Cortex-X4 超大核，最高主频 4.35GHz；4 颗 Cortex-A720 大核，主频 3.2GHz。注意，没有小核。这在移动芯片历史上是第一次。传统旗舰芯片都是 "1+3+4" 或者 "1+4+3" 的大小核架构，用小核处理轻负载来省电。玄戒 O3 直接砍掉小核，全部用大核和超大核，这种设计思路的赌注是：全大核架构在轻负载下的调度效率更高，反而更省电。实测数据验证了这个赌注 —— 在刷视频、社交聊天、导航等日常场景下，玄戒 O3 的整机功耗比骁龙 8 Elite 低了约 25%，这是一个惊人的数字。
GPU 方面，玄戒 O3 搭载了自研的 G2-Ultra NX 图形核心，16 个核心，GFXBench Aztec Ruins 1080p 离屏成绩达到了 210 帧，而骁龙 8 Elite 的 Adreno 840 约为 195 帧，天玑 9500 的 Mali-G920 MC12 约为 188 帧。光追性能更是暴涨了 182%，在支持硬件光追的手游中，玄戒 O3 的帧率比竞品高约 20% 到 30%。更关键的是 GPU 功耗 —— 在同等性能输出下，玄戒 O3 的 GPU 功耗比竞品低了约 64%。这个能效比，是目前移动芯片里最激进的。
内存方面，玄戒 O3 是全球第一个支持 LPDDR6 的移动 SoC，内存带宽达到 113.8GB/s，比 LPDDR5X 提升了 48%。这个带宽意味着什么？意味着 GPU 在渲染高分辨率游戏画面时，数据读取不再是瓶颈，游戏帧率可以更稳定地维持在高刷新率水平。NPU 算力达到 200TOPS，端侧 AI 大模型的运行速度比上一代提升了约 45%，本地运行 70 亿参数的大模型，推理速度可以达到每秒 35 个 token，和云端 API 的响应速度几乎没有差别。
但我们也要看到短板。首先，十核全大核的设计在极限满载时，峰值功耗可以冲到 19W 左右，和竞品差不多甚至略高，这意味着想要持续释放满血性能，手机必须配备大面积散热模组。轻薄机型可能无法完全发挥它的实力。其次，基带是外挂方案，相比骁龙和天玑的集成基带，主板占用面积更大，电池空间被压缩，长期信号稳定性还需要更多用户验证。第三，芯片的游戏驱动优化和生态适配还在早期，部分手游可能存在兼容性问题。
从玄戒 O1 到玄戒 O3，小米用了三代芯片的时间，从 "能用" 走到了 "最强"。这个速度在全球半导体行业里是前所未有的。当然，一颗芯片的成功不代表整个产业链的成功，EDA 工具、光刻机、先进封测，这些上游环节依然是我们的短板。但至少在移动 SoC 这个最核心的赛道上，中国芯片已经拿到了和世界第一同台竞技的入场券。
你觉得玄戒 O3 能不能代表国产芯片的最高水平？评论区说说你的看法。
