很多刚入行电工、准备学PLC的同学，第一次打开自动化控制柜，看着满柜元器件一脸茫然。
五花八门的电气元件堆在一起，分不清哪个管供电、哪个管保护、哪个负责信号传递。
而我们在工厂、市政、新能源现场见到的自动化设备，核心控制中枢就是这台PLC控制柜。它广泛出现在【流水线自动化、恒压供水、污水处理、包装产线、锂电设备、风机暖通、机械手工作站】等场景，小到单机设备启停，大到整条智能产线联动，全靠柜内这套元件协同工作。

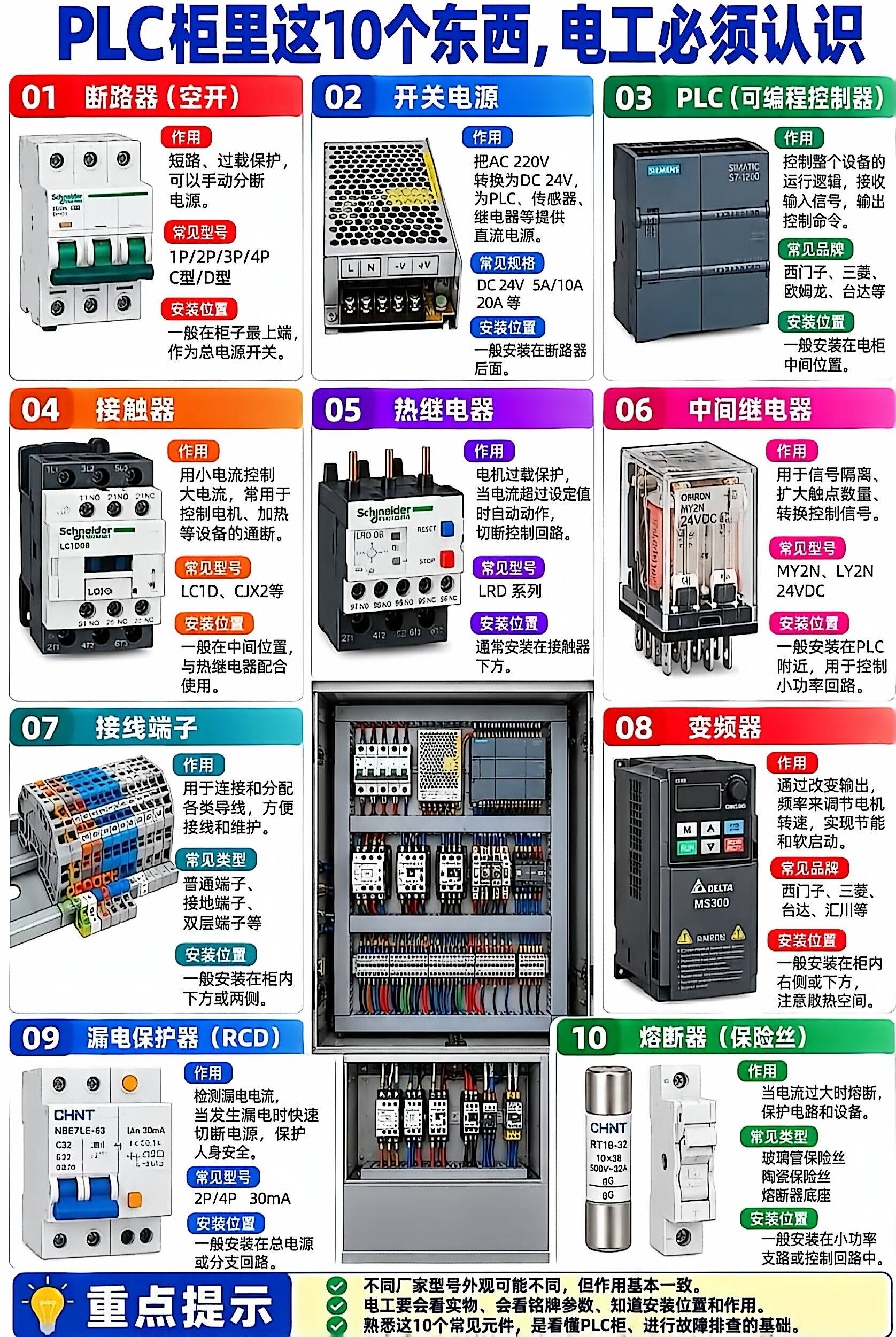

今天这篇文章，一次性讲清PLC柜里最常用的10个元器件，搞懂它们的作用、安装位置，才算真正入门工控。
01 断路器（空开）
✅ 作用：线路短路、过载保护，支持手动分断电源
📌 常见型号：1P/2P/3P/4P，分C型、D型
📍 安装位置：电柜最上端，一般作为总电源开关
柜子上电的第一道关卡，整个控制柜的电源总闸门，跳闸大多先查它。
02 开关电源
✅ 作用：把AC220V交流电转换成DC24V直流电，给PLC、传感器、继电器供电
📌 常见规格：DC24V 5A/10A/20A
📍 安装位置：断路器后方
工控柜里的“稳压充电宝”，绝大多数低压信号元件都靠它供电。
03 PLC（可编程控制器）
✅ 作用：整套设备的控制大脑，接收输入信号，按照程序逻辑输出控制指令
📌 常见品牌：西门子、三菱、欧姆龙、台达等
📍 安装位置：电柜中间位置
自动化设备的核心，也是我们学习的重点，所有逻辑程序都在这里运行。不管是输送线分拣、机械手抓取，还是水泵恒压控制，都由它下发指令。
04 接触器
✅ 作用：小电流控制大电流，用来频繁控制电机、加热设备等负载通断
📌 常见型号：LC1D、CJX2等
📍 安装位置：柜内中部，常和热继电器配套使用
驱动大功率负载的主力，电机启停基本都靠它。产线输送带、风机、水泵的电机，都离不开接触器。
05 热继电器
✅ 作用：电机过载保护，电流超过设定值自动断开控制回路，防止电机烧毁
📌 常见型号：LRD系列
📍 安装位置：接触器下方
电机的“专属保镖”，长时间过载发热，它就会动作停机。污水处理曝气风机、输送线电机保护全靠它。
06 中间继电器
✅ 作用：信号隔离、扩充触点数量、转换控制信号
📌 常见型号：MY2N、LY2N，24VDC居多
📍 安装位置：PLC附近，多用于小功率控制回路
PLC输出触点容量有限，靠它中转信号，隔离强弱电，是产线信号对接的常用元件。
07 接线端子
✅ 作用：连接、分配各类导线，方便接线、后期检修维护
📌 常见类型：普通端子、接地端子、双层端子
📍 安装位置：柜体下方或者两侧
柜内线路的“中转站”，规范布线、方便后期改线排查。大型控制柜、多站点设备，端子排密密麻麻，是电工调试重点区域。
08 变频器
✅ 作用：改变输出电源频率，调节电机转速，实现软启动、节能调速
📌 常见品牌：西门子、三菱、台达、汇川等
📍 安装位置：柜内右侧下方，⚠️一定要预留散热空间调速控制必备，风机、水泵、输送线电机大量使用。
恒压供水、流水线调速、污水风机节能，变频器是核心部件。
09 漏电保护器（RCD）
✅ 作用：实时检测漏电电流，发生漏电故障快速切断电源，保护人身安全
📌 常见型号：2P/4P，30mA
📍 安装位置：总电源或者分支回路
安全底线，防止人员触电，供水、户外设备、食品车间工装回路经常配置。
10 熔断器（保险丝）
✅ 作用：电流过载瞬间熔断，保护后端线路和精密元件
📌 常见类型：玻璃管保险丝、陶瓷保险、熔断器底座
📍 安装位置：小功率支路、控制回路
最后一道电流保护，短路瞬间熔断，牺牲自己保护传感器、PLC等精密器件。
📌 PLC控制柜，都能用在哪些地方？
看懂元件，也要知道这套柜子服务什么行业，方便大家对标现场岗位：
- ✅ 自动化流水线：包装机、装配线、皮带输送、分拣设备，联动机械手、传感器完成自动生产
- ✅ 水务环保：恒压供水泵站、污水处理厂，自动控制提升泵、曝气风机、加药系统，液位自动调节、故障报警
- ✅ 新能源行业：锂电产线、光伏配套设备，温控、输送、搅拌工序自动化控制
- ✅ 暖通与楼宇：中央空调、车间排风风机，自动调速、恒温节能控制
- ✅ 轻工设备：食品机械、注塑机、印刷机床、空压机控制
- ✅ 市政工程：泵站、垃圾处理、园区集中监控系统
写在最后
很多新手学PLC，一上来就死磕编程，忽略了柜内基础元器件。不懂底层电气元件，看不懂硬件接线，程序写得再好，到现场也没法调试、排障。
工控是软硬结合的技术：PLC程序是“大脑指令”，柜里这些元器件，就是执行指令的手脚和防护系统。 先认清楚元件，弄懂接线逻辑，再上手写程序、做项目，学习路线才不会走歪。
