做过设备布置的人都有这个经验：同样的输出扭矩，F系列装上去总是比R系列"长"出去一块，机架得往外让。有人觉得这是设计不够紧凑，其实这是结构决定的必然结果，也是选型时最该先想清楚的一件事。
一、两条路线：同轴和错位
R系列是同轴式，电机、输入轴、输出轴在一条线上，三级齿轮在同一平面内叠着排，所以轴向上很短、径向尺寸稍大。整机像个短粗的圆柱。

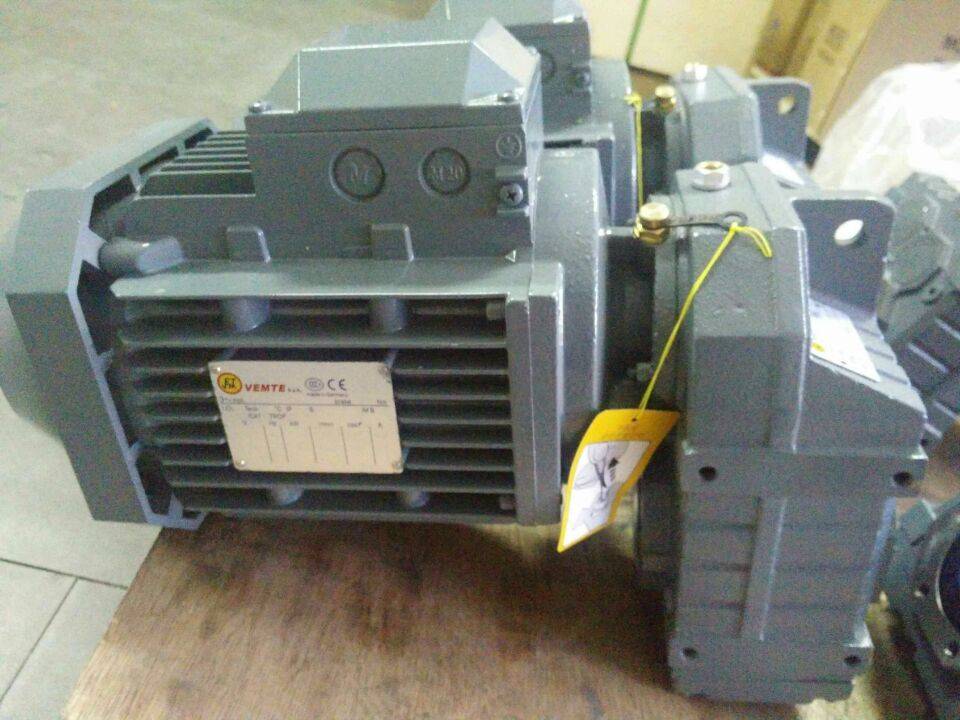

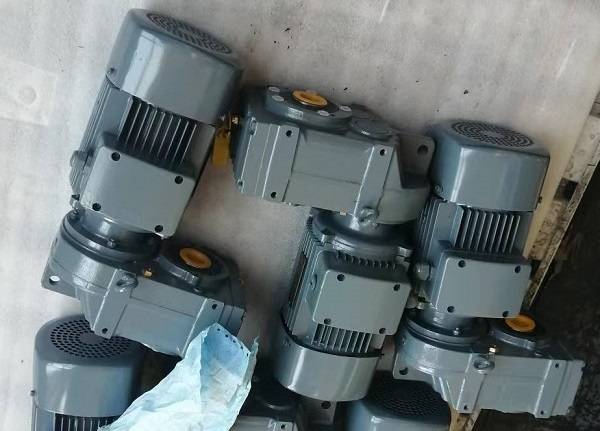

F系列是平行轴式，输入轴和输出轴平行但错开一个中心距，齿轮一级一级往后串。为了把速比做够，通常是两级或三级，每级都要占一段轴向长度，所以机身长、宽度窄。
两者输出同一个扭矩，齿面模数差不多，差别在于把齿轮"摞起来"还是"排开"。摞起来省长度，排开省直径。
二、长度换来了什么
第一个好处是布置自由。平行轴错开中心距，意味着电机可以放在设备的侧面、下方或者背后，不必和输出轴共线。罐体、机架、管道把空间占满的时候，这个自由度很值钱。
第二个好处是低速大速比的实现更从容。同轴结构要做到1比200以上，末级齿轮会做得很大；平行轴用三级分配，每级速比控制在合理范围，齿轮尺寸均匀，箱体不需要做成一个巨大的圆。
第三个好处是径向承载能力相对好。平行轴结构的输出轴两侧都有支撑点，轴承跨距可以做长，输出轴悬伸短，同样径向力下的轴变形小。挂链轮、挂皮带轮的场合，这一点比长度重要。
三、长度付出的代价
轴向尺寸增加，机架要加长，地脚位置跟着变，原有的基础可能不够用。老设备改造时这一点最容易卡住——扭矩、速比都合适，就是装不进去。
多一级齿轮多一份损失。两级传动效率在0.96上下，三级在0.93上下，同样输出功率，F系列比R系列多耗一到两个百分点的电。常年连续运行，这个差额是能算出来的。
零件多、成本高。这是必然的，多一级齿轮副、多一根轴、多两个轴承。
四、怎么选：先看空间，再看效率
空间上，如果设备是细长型、轴向空间紧张（比如立式安装的搅拌、某些提升机构），R系列更合适。如果是矮胖型、高度受限、需要电机侧置（比如输送机头部、刮泥机、某些包装线），F系列更合适。
效率上，速比在1比20以内，两者效率差别不大，选便宜的。速比超过1比100，R系列末级齿轮会很大，箱体尺寸和成本都上去了，这时候F系列的三级布置反而更经济。
维护上，F系列轴多、轴承多，拆装比R麻烦，检修时要多留操作空间。这一点在图纸阶段就该想到，不要等检修时才发现侧面被管道堵死。
五、容易被忽略的三个细节
安装方位。F系列有多个安装方位，同一台机器换个方向装，油位和润滑点就变了。订货时把方位代号写清楚，不要只写"卧式"。
地脚与法兰的选择。长机身的箱体，中间如果没有支撑，自重会引起微小挠曲，输出轴的对中会受影响。机身超过一定长度，建议中间加支撑或者改用双法兰安装。
轴向定位。平行轴结构的输入轴和电机轴对中要求比同轴式高，因为中间隔着联轴器而不是直接插装。对中偏差0.05毫米，跑几千小时就能在轴承上看出痕迹。
六、别拿"紧凑"当作取舍的全部
设备越做越紧凑是趋势，但减速机的尺寸不是随便能压的。压长度就得加直径，压直径就得加长度，中间还有一个齿轮强度和散热的下限。
选型时把三张图摊在一起看：设备总布置图、减速机外形图、机架图。三者能对上，这台机器才装得进去、修得出来。
VEMTE瓦玛特传动的R系列和F系列在样本上给了同一扭矩档位的外形尺寸对照，并排比一下，长度差多少、中心高差多少，一眼就能看出来。
结构没有好坏，只有合不合适。先想清楚设备让不让你占这块地方，再谈效率。
