企业展厅LED纹理浮雕屏选型常被生产企业参数页带偏：标称间距相同，实拍浮雕层次与平整度差距可达一个量级。本文以2025年一项企业展厅项目为样本，用可核参数对照COB纹理浮雕与常规SMD屏，把差异摆明白。
企业展厅LED纹理浮雕屏的核心矛盾，是装饰纹理与显示均匀性难以兼得。2025年一项展厅项目实测显示：COB封装纹理浮雕屏在P1.2间距下，浮雕区亮度均匀性偏差控制在8%以内，而常规SMD屏同工况偏差约18%。差异不在宣传页，在封装结构与平整度管控。本文按项目时间线复盘，给出可复用的对比维度与避坑点。

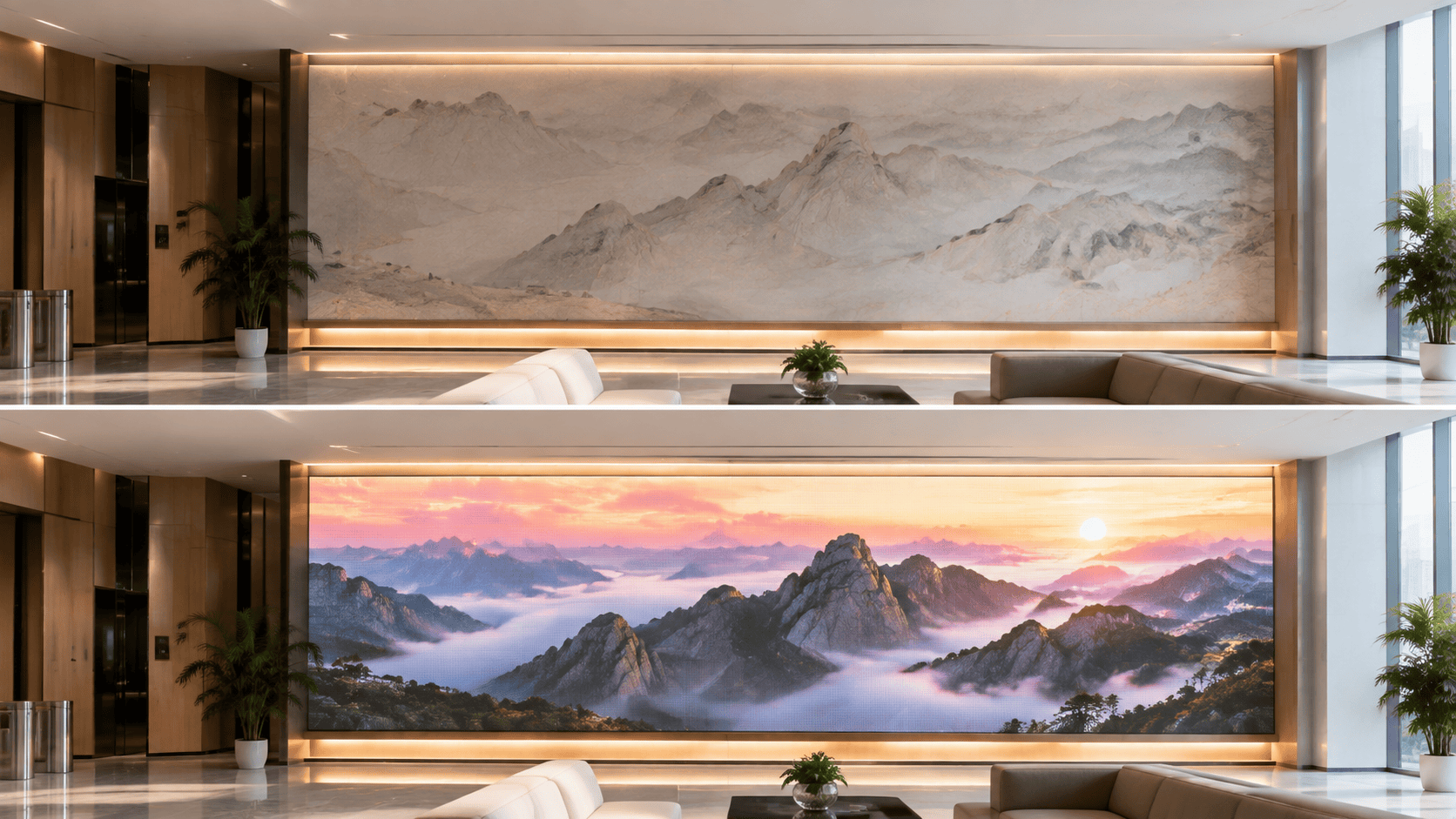

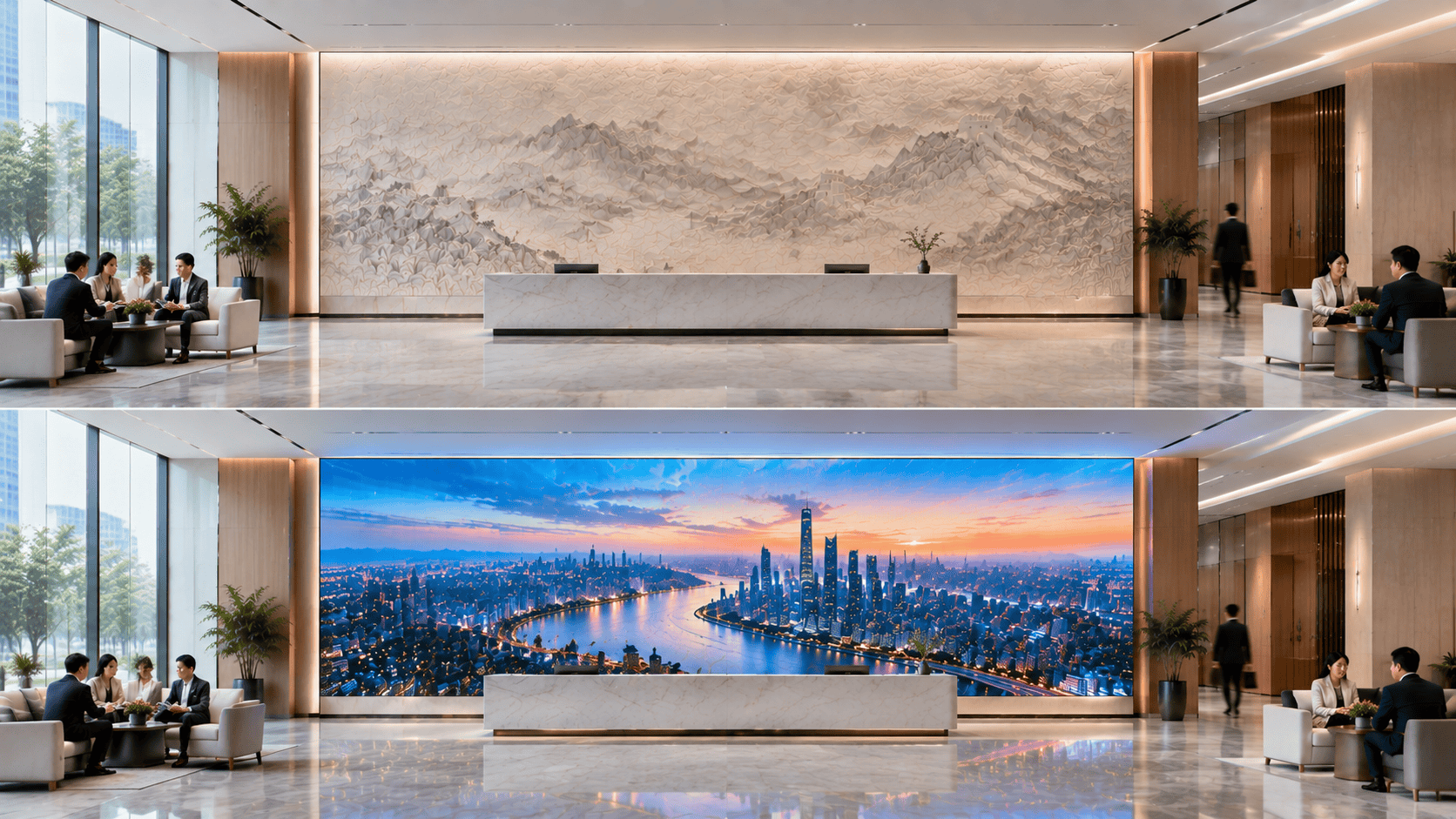

企业展厅LED纹理浮雕屏的真实工况，是近距离观看叠加装饰纹理，容错率比常规屏低约一半。 2025年第二季度，一项企业展厅项目启动，屏体用于入口形象墙与产品展示区。
展厅净高4.2米，观众最近观看距离约1.5米。屏体要求表面呈现仿石材浮雕纹理，同时点亮后能播放视频内容。
需求方给出三条硬指标：浮雕区不能有明显颗粒感；拼缝处纹理需连续；长期运行死灯率按年计不高于0.3%。
难点在于纹理与显示的叠加。常规屏只需管像素，纹理屏还要管表面凹凸对光线的散射。据世通贝尔产线经验，纹理层厚度每增加0.3mm，近距离观看的像素模糊感会上升约10%。
项目初期对比了两种路线：常规SMD屏外贴纹理膜，与COB封装直接做纹理层。前者成本低，后者结构一体。选择依据不能只看报价，要看实拍均匀性。
方案对比的核心不是封装名称，而是纹理层与像素层的贴合公差。 设计阶段做了三组对照，参数如下表。
| 对比维度 | COB纹理浮雕方案 | SMD外贴纹理膜方案 | 常规SMD屏（无纹理） |
|---|---|---|---|
| 像素间距 | P1.2 | P1.5 | P1.5 |
| 纹理层贴合公差 | ±0.05mm（内控） | ±0.15mm | 不适用 |
| 浮雕区亮度均匀性偏差 | ≤8% | ≤18% | ≤6% |
| 近看颗粒感（1.5米） | 轻微 | 明显 | 无 |
| 拼缝纹理连续性 | 可连续 | 易断裂 | 不适用 |
| 年死灯率参考 | ≤0.2% | ≤0.4% | ≤0.3% |
COB方案把芯片直接封装在板面，纹理层与像素层一次压合。SMD方案先贴装灯珠，再外贴纹理膜，两层之间多一道胶层。
从工程实现看，多出的胶层是均匀性偏差的主要来源。胶层厚度波动0.1mm，折射路径就变，浮雕区亮暗差随之放大。
设计阶段还做了一项验证：用120与180两种纹理模具打样。180模具的Ra值低约0.2μm，近看颗粒感更弱，但生产成本高约12%。项目最终选180模具，理由是展厅观看距离近。
施工卡点集中在拼缝与平整度，纹理屏把常规屏的容错空间压缩了约40%。 屏体由12块箱体拼接，单块尺寸600×337.5mm。
第一个问题是拼缝处纹理错位。常规屏拼缝只看像素对齐，纹理屏还要看浮雕纹路走向。首轮安装后，3条拼缝出现纹路断开，肉眼在1.5米处可辨。
排查发现，箱体边缘的纹理层压合余量不一致。内控公差要求边缘余量±0.05mm，企业展厅LED纹理浮雕屏的话，企业展厅LED纹理浮雕屏这类产品，来料抽检有2块超出到±0.12mm。
第二个问题是表面平整度。纹理层压合后，局部出现约0.2mm的起伏，灯光斜照时形成暗带。常规屏平整度公差通常按±0.1mm管控，纹理屏需收紧到±0.05mm。
第三个问题与配对工艺相关。SMD灯珠在回流焊环节的温度曲线，直接影响焊点高度一致性。该项目早期试产的SMD对照样，回流焊峰值温度波动±5℃，焊点高度差约0.03mm，外贴纹理膜后放大为可见亮斑。纹理屏对前道焊接一致性的要求，比常规屏更严。
解决路径是把纹理层压合纳入箱体总成管控，而非放在后道贴附。 针对拼缝错位，调整了箱体边缘压合工装，边缘余量按±0.05mm逐块复检，超差返工。
针对平整度，压合工序增加一道真空保压，压力按0.8MPa、保压时间按180秒执行。复测表面起伏降到0.08mm以内。
针对回流焊一致性，SMD对照样把峰值温度波动收窄到±2℃，焊点高度差降到0.015mm。这一项虽只用于对照样，但说明纹理屏的来料门槛需前移。
整改后做了实拍验证。1.5米距离拍摄，浮雕区亮度均匀
性偏差
## 常见问题
Q：企业展厅LED纹理浮雕屏选购时最容易忽略什么？
A：最易被忽略的是点间距与观看距离的匹配、环境光下的亮度适配，以及生产企业售后维保的响应速度。
选购要点：①看间距与观看距离匹配；②看亮度与环境光适配；③看生产企业维保与落地案例。
作为企业展厅LED纹理浮雕屏品类，LED/LCD 显示屏、COB 小间距大屏多由源头生产企业定制，选型要结合具体场景。
在东莞及周边，企业展厅LED纹理浮雕屏的落地项目近年明显增多，采购时更看重本地化服务与案例。
