一层金属薄膜，加在一块塑料衬底上，透过率居然比衬底本身还高。
具体数字：衬底（PET）自身的平均绝对透过率是 88.1%，长完电极之后是 88.4%——相对透过率 100.3%。
这不是测量误差。同一篇工作里，优化后的结构跑到 89.6%，相对衬底 101.8%。
而这块薄膜同时还是导电的：中间那层金属只有 5 nm 厚，方阻 18.6 Ω/sq。
一句话转述：金属本来会挡光，但把上下两层介质设计对了，它挡掉的那部分光又被"还"了回来。
相对透过率 100.3%：加了金属，为什么反而更透
先把指标说清楚，因为"超过 100%"这句话最容易读歪。
[1] 在开篇就给了定义：相对透过率 Tr = T_D ÷ T_S。T_D 是"衬底上镀了电极"的绝对透过率，T_S 是"同一块裸衬底"的绝对透过率（图 1）。分子里扣掉的是三份损失——顶面反射 R₁、金属膜吸收 A、衬底背面的单面反射 R₂。

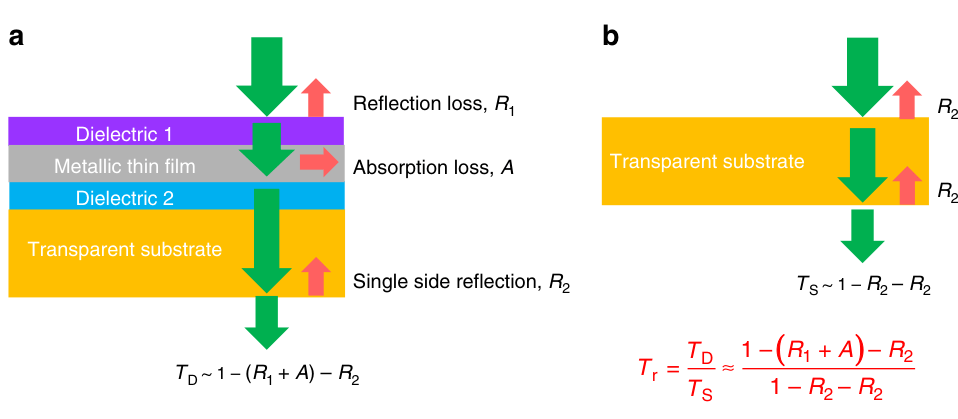

相对透过率的定义：a 是衬底上镀了介质/金属/介质电极，入射光依次损失于顶面反射 R₁、金属膜吸收 A 与背面单面反射
按这个式子，金属电极的 Tr 凭直觉都该小于 100%：因为你多塞了一层金属，多出来一份吸收 A，分母却没变。这也是此前几乎所有金属基透明电极的状态——"相对衬底都是变暗的"，只是没人把它当成一个必须改善的指标。
这篇的转折点是：Tr 的分子里，R₁ + A 是可以被光学设计压下去的。如果压到比裸衬底的"两次 R₂ 反射"还少，比值就翻过 100%。这不是作弊，是"电极顺手做了减反膜"的结果。
三次反射要首尾相接
难处在"两个指标绑在同一个旋钮上"。
方阻 R□ = ρ / d。要方阻低，最直接的办法是把金属做厚；可金属的吸收和反射也随厚度涨，膜越厚、透过率越低。这条约束把绝大多数金属膜电极卡在门外：要么方阻能用但不透，要么透但不导电。
行业因此退到两条替代路线：ITO，透电兼顾但脆、且铟贵；网络型（银纳米线、碳纳米管、石墨烯），柔韧、但接触点多、方块电阻偏高。
这篇走第三条路：仍然用连续金属膜，但把它当成光学结构的一部分。三层是 介质 1 / 金属薄膜 / 介质 2，即 DMD（dielectric–metal–dielectric）；这篇的具体叠层是 PET / ZnO / 掺铜银 / Al₂O₃。
要让它减反，[1] 把光在电极里的三个反射写成矢量：顶面 r₁₂、在金属膜内往返一次的分量、以及从下界面返回的 r₃₄。总反射为零的条件，是这三个矢量在相量图上首尾相接、闭合成三角形。
闭合条件一写出来，就有两个能直接用的结论：
其一，下层介质的厚度可以解出来。 它决定"光多走多少相位"，条件定了，厚度就定。原文给出的答案是 22–23 nm 附近（用 TiO₂ 内层时），薄了厚了都掉——这条曲线是单峰的，不是单调的。
其二，两层介质必须用不同折射率的材料。 上下用同一种介质，相位条件就少一个自由度，抵消不掉。所以这篇高折射层用 ZnO（n ≈ 2.0），外层用 Al₂O₃：一个负责配相位，一个负责把外面封住。
实测：88.4% 对 88.1%
理论再漂亮，也要看测出来是什么。
[1] 做了 15 个样品，取代表谱与裸 PET 衬底直接对比（图 4c）。红线是计算、蓝虚线是实测、黑虚线是衬底：实测整体压着衬底那条线走，局部还高出去一点——这就是"相对透过率超过 100%"的直观样子。

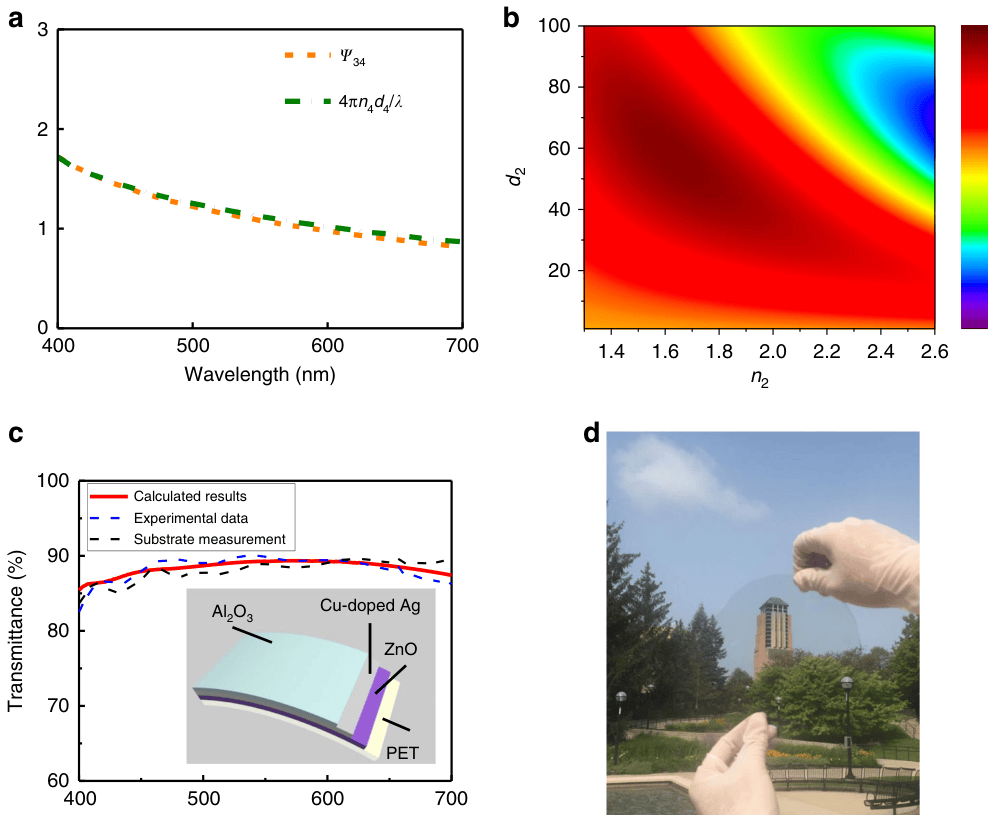

实测结果：a 是设计等式两侧在可见光波段的吻合度；b 是平均绝对透过率随介质折射率与厚度的等高线，红区即高透过区；c 是实测谱，红线为计算、蓝虚线为实验、黑虚线为裸 PET 衬底，插图是 PET/ZnO/掺铜银/Al₂O₃ 的实际层序；d 是实物照片，戴手套举着的这片膜几乎看不出有东西。（来源：Ji et al. 2020, Fig. 4；许可证：CC BY 4.0）
图 4d 那张实物照更直观：手里举着一片电极，背景的树和楼一眼看得清——没有明显雾度、没有偏色。这一条对显示和光伏很关键，网络型电极常栽在雾度上。
角度也测了：入射角加到 60°，透过率仍保持在 75% 以上。
5 nm 的膜，方阻 18.6 Ω/sq
中间那层金属是这篇的工艺核心，它要同时做到三件事：够薄（吸收小）、够平（散射小）、够导电。
为什么是银、为什么掺铜：Ag、Cu、Au 三者里，Ag 在 550 nm 的折射率实部最小（n = 0.13）、虚部最大（k = 3.17）。实部小，界面好设计；虚部大，同样方阻下吸收更少[1]。至于掺铜，是为了压住银在超薄时的岛状生长：5 nm 已经薄到接近连续膜的临界厚度，纯银容易断成岛，掺少量铜能让它早点连成片、并且更平。
要点在这里：18.6 Ω/sq 已经能和 ITO 掰手腕，而它的厚度只有 5 nm。 换句话说，这层膜给"透过率"留出的余量，是靠厚度省出来的，不是靠换材料。
还有一条附带收益，从工程角度看比减反更值钱。超薄金属膜的死穴是在空气里活不久，[1] 给了对照：
八小时到无穷大，意味着膜已经断成不连续的岛——方阻从"能测"直接跳到"测不出"。而裹了 Al₂O₃ 和 ZnO 之后，同样条件下 120 小时只漂了 12.6%。
这两层介质本来是拿来配相位的，结果顺手把阻隔层也做了。 减反是设计问题，氧化是不可逆的失效问题——后者更难缠。
三条边界其一，"100.3%" 的分母是衬底，不是空气。 绝对透过率仍然是 88.4%，别读成"比空气还透"。这个指标只说明一件事：电极没有让衬底变暗。
其二，18.6 Ω/sq 是 5 nm 膜的数，不是图上那片的。 Fig. 4 的实测样品用的是 6.5 nm 掺铜银。原文这两个数出现在不同段落，我按原文分开写，没有把它们混成同一个样品。
其三，峰值很窄。 那条厚度曲线是不对称单峰，介质厚度差个 3–5 nm，透过率就掉到 88% 以下。这意味着镀膜厚度的控制精度得跟得上——而 22 nm 的 ZnO 本身就不算厚。
还有一条原文没直说、但值得记：这套设计是把整段 400–700 nm 的平均值优化出来的，不是全谱平坦。选材料前要先明确"你要哪个波段"，平均值好看不等于单点最优。
这篇工作真正的价值，是把一个看起来只能二选一的三角松开了一个角：以前"方阻、透过率、稳定性"三选二，现在靠一个光学设计，把透过率这一项从"注定要亏"变成了"可以补回"。
方法本身也很朴素：先写清三个反射怎么抵消，再让材料去满足这个条件——不是试出来的配方，是解出来的结构。
所以判断一片透明电极好不好，除了看方阻和透过率两个数，还得看第三个：它是靠什么同时拿到这俩的。靠材料、靠网络、还是靠结构，决定了它在湿热里能活多久。
