iDICs《Good Practices Guide for Digital Image Correlation》第二版已于 2025 年 10 月发布，全场测量第一次有了系统化的可信度评分框架。对试验工程师来说，这意味着一件事：测量方案合不合理，正在从「现场碰运气」变成「上机前先证明」。而证明的工具，就是虚拟 DIC 预演。
01 测量方案不确定度评估的现状
Status Quo
现状是：多数试验室的方案评审仍依赖经验。以残余应力测量为例，增量钻孔法至今以应变花为基准配置（ASTM E837 框架），DIC 的加入是为了把非均匀应力梯度测出来——但 DIC 部分的方案合理性，仍要靠与应变花的比对来背书[1]。
算法端进步很快：深度学习 DIC 在 36000 对参考-变形图像上把平均端点误差做到 0.003 像素、吞吐 448 帧/秒，远超传统方法——但纹理稀缺、光照不均、划痕热斑这些现场问题，依然是所有算法共同的天花板[2]。算法再强，也架不住方案本身布错了。
02 iDICs第二版带来的标准化要求
What the 2nd Edition Asks
指南第二版的导向很清晰：不确定度要量化，误差来源要逐项归因。研究已经把账算得很细——复杂变形测量里，形函数失配（undermatched shape function）是 DIC 系统误差的首要来源，零阶/一阶/二阶形状函数各有适用边界，选错一档，系统性偏差直接进入应变结果[3]。
图 1：散斑图案与感兴趣区域（ROI）：子区大小与形状函数阶次的选择直接决定误差水平（引自文献[3]）（引自文献[3]）
子区尺寸的影响同样可以定量：同一测量里，子区从 10 像素加到 70 像素，标准差误差从 0.010 降到 0.001 像素以下——参数怎么选，应该在设计阶段算出来，而不是在现场试出来[3]。

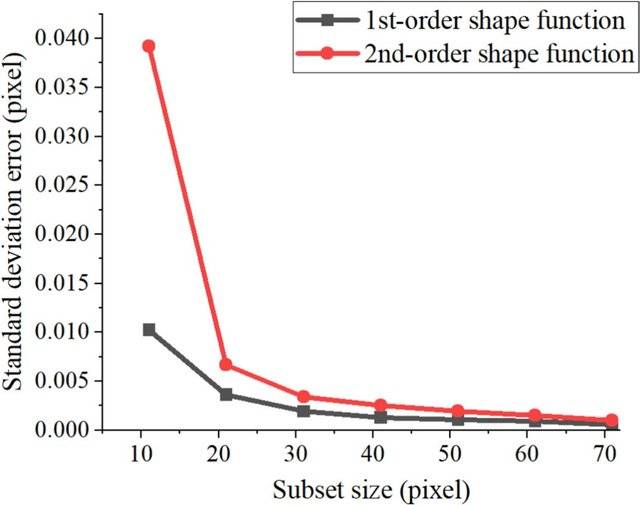

图 2：子区尺寸与标准差误差的关系曲线：一阶/二阶形状函数下误差随子区增大而收敛（引自文献[3]）（引自文献[3]）
被测物还在运动时，误差会进一步放大：荧光测温的全场不确定度研究显示，传统方法在材料运动中会产生显著偏差，几何补偿技术能把这类偏差压低 3 倍——不确定度评估必须覆盖真实工况，而非理想静止状态[4]。
图 3：荧光测温+DIC 的双相机测量装置：滤光片、相机几何关系都进不确定度模型（引自文献[4]）（引自文献[4]）
03 虚拟DIC预演的做法与收益
Rehearse, Then Test
虚拟预演的做法分三步：把仿真模型导入虚拟试验环境，按真实相机参数虚拟布点；生成带真实渲染的虚拟图像，用同一套 DIC 算法跑一遍；对照仿真真值算出测量不确定度，不达标就回头改布位、改散斑、改帧率。大型构件的实测价值也由此显现：瓷绝缘子边界载荷试验中，DIC 监测系统与有限元对比的最小相对误差仅 0.7%，高应力区识别可靠——前提是方案先经过验证[5]。

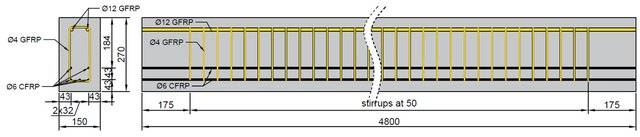

图 4：4.8 m 大型梁试验的构件设计：这类大型结构试验的测量方案尤其需要事先证明（引自文献[6]）（引自文献[6]）
大型结构上，DIC 与分布式光纤的对照试验给出了互补样本：4.8 m CFRP 预应力混凝土梁三点弯曲下，DIC 覆盖全场开裂演化、光纤给沿线应变分布，两条数据链互为校验——多手段组合的前提，仍是每种手段各自的不确定度先算清楚[6]。

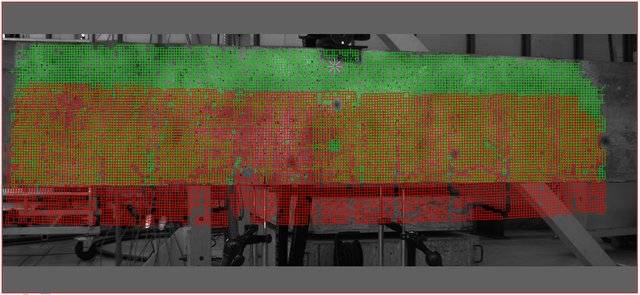

图 5：大型梁试验的 DIC 网格覆盖实拍：全场数据与现场工况直接对应（引自文献[6]）（引自文献[6]）
04 方案落地推荐
Implementation Recipe
EikoTwin Virtual 把这套预演做成了标准流程：ModelConverter 把 Abaqus/HyperWorks 仿真模型转成虚拟试验场景，BlenDIC 在 Blender 里虚拟布相机——视场、景深、夹角逐项确认；随后生成带真实渲染的虚拟图像、预估测量不确定度、定量给出散斑尺寸，甚至输出脚手架与现场实施图纸。测量可行性在开跑前就有书面答案。
ArianeGroup 大型结构案例（官方资料）：8 台相机的大型试验先用 Virtual 虚拟布点达到毫米级精度，预估应变不确定度约为预期最大应变的 1/5，据此确定脚手架尺寸与散斑工艺，单次试验节省 4 天现场准备——虚拟预演的收益可以直接折算成台架天数。
给试验负责人的建议：把 iDICs 第二版的要求翻译成内审清单——不确定度评估、误差来源归因、参数选择依据，每一项都用虚拟预演的证据来填。方案先证明，再上机，这会是新指南时代的基本功。
指南已经写明规则，预演就是你的答卷。
参考文献
[1] Measurement of Non-uniform Residual Stresses Using the Incremental Hole Drilling Method and Digital Image Correlation: A Feasibility Study on Deep Rolled Specimens. Journal of Failure Analysis and Prevention, 2026. DOI:10.1007/s11668-026-02532-4
[2] Multi-resolution speckle priors for scale-aware and simultaneous probabilistic digital image correlation. Neural Computing and Applications, 2026. DOI:10.1007/s00521-026-12631-w
[3] Advanced Algorithms of Mitigating Undermatched Systematic Error in DIC. Experimental Mechanics, 2025. DOI:10.1007/s11340-025-01238-2
[4] Full-Field Measurement Uncertainty Quantification for Luminescence Phosphor Thermography on Surfaces in 3D Space. Experimental Mechanics, 2026. DOI:10.1007/s11340-026-01364-5
[5] Analysis of the boundary load impact on porcelain insulators and DIC test. Scientific Reports, 2026. DOI:10.1038/s41598-026-59525-4
[6] Comparison of Distributed Fiber Optic Sensing and Digital Image Correlation Measurement Techniques for Evaluation of Flexural Behavior of CFRP-Prestressed Concrete Beams. Sensors, 2025. DOI:10.3390/s25237357
