氢能装备的设计有一条与传统能源设备不同的底线：工作介质最小、最轻、最易泄漏，点火能极低，安全几乎完全取决于流动细节——泄漏之后往哪扩散、掺混均不均匀、低温两相怎么走。这些问题的共同点是：经验公式覆盖不了，必须算。本文用10篇2025–2026年的文献拆开这条「算清楚再设计」的链路。
01 氢能装备的设计面对的挑战
SAFETY LIVES IN THE DETAILS
安全管理已经形成了完整的事件链。天然气与掺氢天然气管道的数值模拟综述把逻辑链画成四段：泄漏—扩散—演化—后果：泄漏段的质量流量、动量衰减与焦耳-汤姆逊效应导致的剧烈温降，是后续扩散段的直接动态边界条件，环环相扣[1]。任何一环没算清楚，下游的安全评估就是在猜。

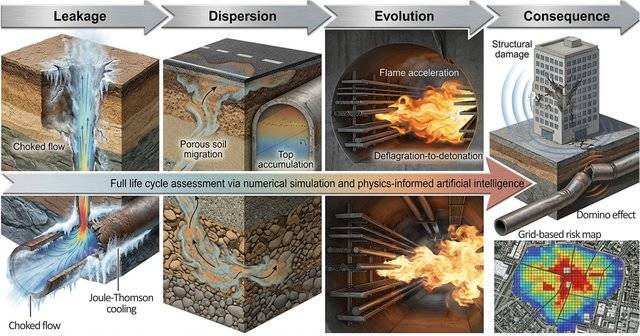

图 1：「泄漏—扩散—演化—后果」灾害链全生命周期：数值模拟贯穿每一环（引自文献[1]）
泄漏本身就有细节陷阱。高压氢射流的扩散实验与模拟显示：泄漏孔的几何形状会改变危害等级——Y 型孔最危险，0.5 mm 泄漏在375秒内使局部浓度达2.9%、1 mm 孔逼近4%可燃下限；达到平衡的时间随孔型从400–800秒（圆孔与缝孔）拉长到900秒以上，部分 Y 型孔甚至无法稳定[2]。

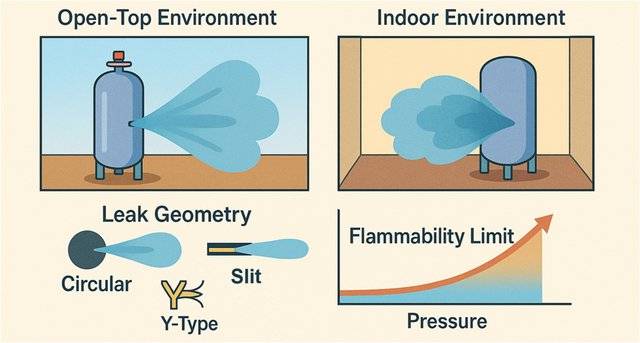

图 2：泄漏孔几何（圆形/缝形/Y型）与可燃极限随压力的变化：孔型决定危害走向（引自文献[2]）
点火后的后果评估同样依赖流动计算。港口加氢站的射火后果评估用稳态反应流 CFD 覆盖四种风环境，以7 kW/m²（致死）与5 kW/m²（不可逆伤害）阈值划定安全距离，并发现倾斜释放会改变羽流与火焰投影范围[3]。安全距离不是查表查出来的，是算出来的。

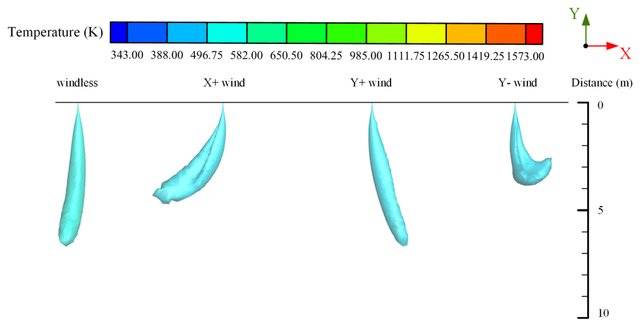

图 3：不同风向下氢射火的火焰形态：无风/顺风/侧风/斜风的差异一目了然（引自文献[3]）
02 CFD软件在氢能装备设计领域的应用
WHERE CFD EARNS ITS KEEP
掺混是第一类典型问题。欧洲氢能骨干网预计2030年氢需求达580 TWh，把氢直接注入天然气管线是最低成本的运输路径；3D CFD 分析表明，动量通量比是决定掺混质量的关键参数，喷射器几何、注入点布局（单点/多点）都在围绕它优化[4]。

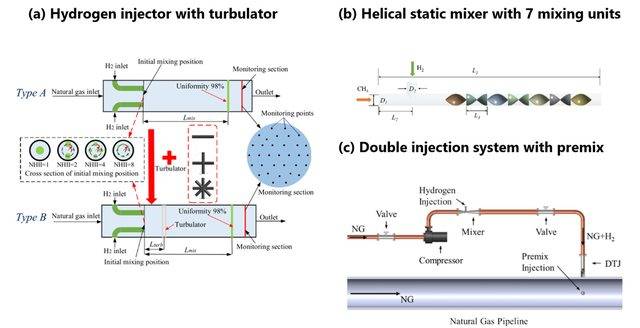

图 4：氢气注入器与螺旋静态混合器设计：掺混质量由流动细节决定（引自文献[4]）
受限空间聚集是第二类。掺氢天然气室内泄漏的数值研究显示：泄漏形成明显的垂直浓度分层，通风口高度与气体浓度及可燃区域呈负相关[5]；燃料电池客车车厢内的氢泄漏模拟同样观察到密闭空间里显著的垂直分层[6]——传感器装在哪、通风口开在哪，都能从浓度场里直接读出答案。

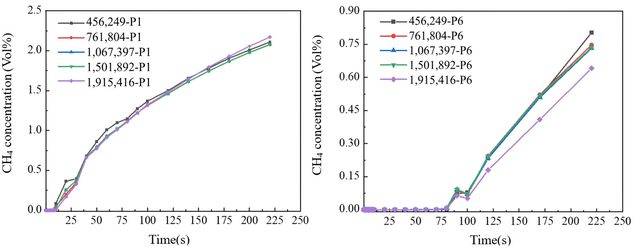

图 5：掺氢天然气泄漏后室内各测点（P1/P6）的 CH4 浓度时程曲线（引自文献[5]）
低温两相是第三类，也是难点最深的一类。液氢船舶运输的蒸发气体（BOG）回收系统分析要处理低温储存的持续蒸发与回收效率[7]；管材侧还有氢脆问题：微结构捕集与 limited diffusion 使钢制管线的完整性评估必须与流动仿真配合进行[8]。
三类问题共享同一个特征：几何不规则、多物理场耦合、后果非线性。这正是 CFD 的主场，也是经验关联式集体失效的地带。
03 为什么选择FlowVision做CFD计算
THE FLOWVISION ANSWER
氢能装备的真实几何很少有「干净」的：阀组、弯头、储罐接管、电堆流道全在里面。FlowVision 按物体真实外形自动生成直角网格并在关键区域自适应加密，让真实装配体免简化直接进求解器；多组分扩散、燃烧与化学反应流、自由液面/弥散介质多相流模型，分别对应泄漏扩散、射火、掺混与低温两相这四条主线。
以燃料电池为例：电堆内部是气-水两相与多组分传输的复合问题，水管理策略综述把流道设计、气体扩散层与催化层的协同列为性能关键[9]——FlowVision 的多相流模型可以直接嵌入这类设计迭代。而储运环节的安全合规评估，同样需要从泄漏到后果的完整计算证据[10]。
选型的判断标准可以很朴素：问题链有多长，求解器就要覆盖多长。泄漏、扩散、掺混、两相、燃烧、传热在同一条灾害链上，模型零散切换只会把误差埋进接口。一套求解器算到底，是安全底线能被「算清楚」的前提。
氢能装备的每一米安全距离，都来自算清楚的流动细节。
参考文献
[1] Numerical Simulation for Natural Gas and Hydrogen-Blended Natural Gas Pipeline Safety: A Comprehensive Disaster Chain Assessment. Processes, 2026. DOI:10.3390/pr14121939
[2] Dispersion of High-Pressure Hydrogen Jets in Open-Top and Indoor Environments: Effects of Leak Geometry. Hydrogen, 2025. DOI:10.3390/hydrogen6040107
[3] Consequence-Based Assessment of Hydrogen Jet-Fire Hazards in a Port Hydrogen Refueling Station. Applied Sciences, 2026. DOI:10.3390/app16062859
[4] 3D-CFD Analysis of Direct Hydrogen Feed-In into Natural Gas Pipelines. Hydrogen, 2026. DOI:10.3390/hydrogen7030089
[5] Numerical Investigation on the Diffusion and Ventilation Characteristics of Hydrogen-Blended Natural Gas Leakage in Indoor Spaces. Buildings, 2025. DOI:10.3390/buildings15213833
[6] Numerical simulation of hydrogen leakage and explosion characteristics in hydrogen fuel cell vehicles. Safety Emergency Science, 2026. DOI:10.26599/ses.2026.9590027
[7] Analysis of a Boil-Off Gas Recovery System for Liquid Hydrogen Vessel Shipping with Cryogenic Storage. Energies, 2026. DOI:10.3390/en19092109
[8] Addressing the Hydrogen Embrittlement Challenge in Future Hydrogen Pipelines: A Multiscale Study. Metals, 2026. DOI:10.3390/met16040433
[9] Water Management Strategies for Proton Exchange Membrane Fuel Cells: A Comprehensive Review. Electrochem, 2025. DOI:10.3390/electrochem6040038
[10] Hydrogen Storage Methods: Opportunities, Safety, Risk, and Compliance Assessment. International Journal of Electrical Engineering Education, 2025. DOI:10.65998/ijees.v3i4.146
