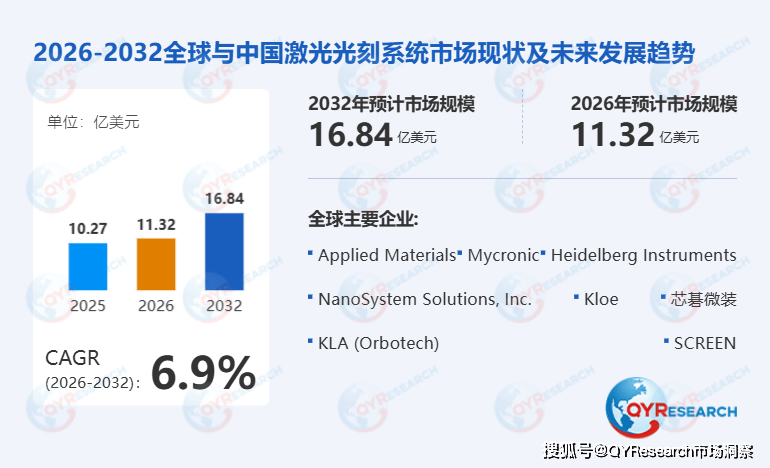

QYResearch最新发布的《2026-2032全球与中国激光光刻系统市场现状及未来发展趋势》报告显示，在PCB及封装载板精细化、先进封装复杂化及微光学与光子集成发展的推动下，全球激光光刻系统市场保持稳健增长态势。针对“全球激光光刻系统市场前景如何”这一问题，数据表明，2025年全球激光光刻系统市场销售额达到10.27亿美元，预计2032年将达到16.84亿美元，对应2026至2032年间年复合增长率（CAGR）为6.9%。
产品定义：将数字设计数据转化为受控激光曝光的专用设备平台
激光光刻系统是将数字设计数据转化为受控激光曝光，在感光膜、光刻胶或可聚合树脂中形成微纳图形的专用设备平台。系统通常由激光光源、光束调制或扫描光学、精密定位、对准、调焦及工艺软件构成，主要产品覆盖激光掩模写入系统、晶圆与其他微制造基板无掩模激光曝光系统、PCB及封装载板激光直接成像系统，以及用于三维微结构制造的多光子光刻系统。二维曝光形成平面图形，灰度曝光通过局部剂量控制形成表面浮雕，多光子聚合则将材料转化限制在微小焦点体积内。核心性能涉及可实现特征尺寸、图形保真度、套刻或配准精度、曝光面积、写入产能及材料兼容性，主要服务于掩模制造、电子互连图形形成、微机电系统、微光学母版、光子集成与科研微制造。核心总结来看，激光光刻系统覆盖掩模、基板、载板曝光及多光子微纳制造；采购重视经工艺验证的精度、产能与集成能力；先进封装与光子集成为行业带来升级机会；供给由综合设备集团与细分技术专业厂商共同构成。
行业发展趋势：从独立图形写入设备向更完整的数字曝光流程演进
激光光刻系统正在从独立图形写入设备向更完整的数字曝光流程演进。产品升级日益强调精细图形能力与自动上下料、基板形貌测量、畸变补偿及按工件调整曝光的软件协同，商业目标是让经验证的工艺在更多基板和生产班次中稳定复现。灰度激光光刻持续拓展微光学母版的设计自由度，多光子微纳制造则更加重视既有器件上的对准写入及功能微结构的重复制造，由此强化设备参数与应用工程之间的联系。与此同时，成熟掩模写入和PCB成像仍遵循各自的产能投入与更新周期，不同应用的采用速度存在差异。能够将光学性能转化为稳定配方、实用自动化和可预测维护的供应商，更有条件在初次装机后持续推动客户升级。
市场动态：驱动因素、限制因素与市场机遇
驱动因素
需求的核心驱动力来自复杂图形、设计灵活性与生产良率所创造的经济价值。在PCB及封装载板制造中，更精细的互连和板材畸变提升了高精度配准及数字化曝光补偿的价值；先进封装中不断变化的重布线设计与异构器件位置，也为灵活生成曝光图形创造了应用条件。掩模制造客户的新设计导入与既有版组修订需要可靠的图形写入能力，微机电及光子器件开发则受益于设计到加工迭代周期的缩短。这些需求能否转化为订单，仍取决于设备利用率、工艺验证进度和客户投资计划。供应商只有证明新系统能够降低合格产出的综合成本，或解决明确的工艺瓶颈，技术优势才更容易形成采购动力。
限制因素
行业限制主要来自精度、曝光时间与客户工艺经济性之间的约束关系。更小特征、更厚胶层、更大基板和更严格套刻要求，均可能增加剂量控制、焦面管理或定位环节的难度；同一系统在某种材料结构上获得的良好表现，通常仍需经过配方开发才能迁移到另一工艺。对于产品稳定且现有设备能够满足要求的产线，新增资本开支还需与继续使用既有设备进行比较。设备全生命周期成本因此包含工艺验证、环境控制、人员培训、维护及良率稳定所需时间。多光子微纳制造的三维设计自由度，也必须结合目标结构的实际写入时间评价。这些约束使设备导入更集中于数字灵活性或复杂几何结构能够形成明确价值的环节。
市场机遇
较清晰的市场机会集中于需要适应基板个体差异，或在既有器件上增加功能结构的应用。先进封装为具备自适应对准、光刻胶兼容性及重布线图形处理能力的系统提供了导入空间；微光学母版制造则需要经过标定的灰度曝光，以及能够后续复制的复杂形貌加工能力。光子集成形成另一类机会，多光子设备可在器件接口处直接构建光学互连或微光学结构，使对准能力和工艺重复性成为采购关键。这些应用有望带来新增设备部署、配置升级及更多客户产线导入，但商业化进度取决于设备是否匹配明确的工艺窗口，以及最终器件性能能否得到验证。具备客户工艺开发能力与本地应用支持的供应商，更容易将初次演示转化为可复制的设备部署。
细分市场分析：掩模、基板、载板与多光子四类商业特征各异
激光光刻系统具有四类商业特征不同的细分市场。激光掩模写入强调图形保真度、位置精度及可重复使用掩模的稳定生产；晶圆与基板无掩模激光光刻重视对准、材料适应性，以及微光学母版所需的可控灰度浮雕。以后一类产品为例，DWL 66+相关配置支持低至200纳米的最小特征和最高65,536级灰度，但二者属于不同能力，最小写入特征不能等同芯片工艺节点，剂量级数也不保证表面高度精度。PCB及封装载板激光直接成像更关注变形板材配准、感光材料兼容性和线路、阻焊层加工效率。多光子微纳光刻则用于三维微结构及器件附着微光学，其价值取决于几何自由度、对准和重复性，激光实现方式兼有532纳米绿光与近红外。因此，各细分市场的升级方向分别体现为掩模精度、面板产能、经标定的表面形貌和功能性三维集成。
下游市场机会：掩模与PCB为基础，先进封装与光子集成提供增量
专业掩模厂与企业自有掩模部门采购激光写入设备，以满足客户设计、精度和交付要求，供应商机会来自新增产能、设备更新及更高掩模规格。PCB与有机封装载板企业将激光直接成像用于线路和阻焊曝光，重点验证变形板材的配准能力和每班合格产出。晶圆级及面板级封装厂在重布线图形需要适应器件位置或基板差异时，为无掩模激光曝光提供导入机会，通过某一工艺验证后可争取后续产线部署。微光学与光子集成企业则形成灰度母版、光纤端面微光学及直接写入光学互连需求，其采购同时评价最终光学器件性能和写入效率。供应商可通过新配置验证、客户新增产线或具备工艺改善价值的设备替换取得业务，而非仅依赖特征尺寸缩小。
地区分析：欧洲技术积淀深厚，东亚与电子制造紧密关联
激光光刻系统的地区结构取决于专业设备能力分布及客户产业组合。欧洲聚集了成熟的掩模写入、激光直写和多光子设备供应商，科研联系紧密的工程及应用开发能力较为突出。美国兼具大型设备集团总部与光子、半导体及科研客户，以色列则通过跨国集团内部业务保留PCB激光直接成像工程能力。东亚需求与电子制造、半导体封装、显示及掩模生产联系密切，日本和台湾地区同时拥有专业设备供应商。中国本土厂商活跃于PCB成像，并逐步覆盖部分掩模写入、基板光刻和多光子应用，本地工艺协作及服务由此形成业务机会；澳大利亚和印度也提供规模较小的专业设备能力。区域竞争力最终取决于已验证应用与本地客户需求的匹配，以及安装、服务响应和跨境供应连续性。
竞争格局：应用专业能力决定竞争位次，集团整合与自主技术并重
行业竞争围绕具体应用所需的专业能力展开，尚不存在通用于所有环节的单一设备平台。Mycronic兼具成熟激光掩模写入和Vanguard Automation多光子光学互连设备，LAB14通过Heidelberg Instruments与Nanoscribe覆盖激光直写、灰度图形化和多光子微纳制造。RAITH的激光产品面向精密无掩模写入与光学母版，KLA的PCB业务重视生产型直接成像及客户制造流程集成。合肥芯碁微电子装备股份有限公司等中国设备企业凭借经过验证的直接成像和激光直写产品参与竞争，加强应用开发与客户支持。专业厂商在紧凑设备、特定材料、非常规基板和定制微结构等需求中仍有价值。集团整合有助于扩大应用覆盖和服务资源，但自主技术与可靠工艺迁移仍是关键，竞争优势越来越需要由客户结果的重复性、自动化验证和持续支持加以体现。
产业链分析：价值创造在于光学、机械、软件与材料的协同
激光光刻系统产业链上游包括激光器、精密光学、光束时空调制器件、运动平台、传感器与控制电子，同时受到光刻胶等曝光材料性能的影响。中游设备OEM将这些要素与数据处理、曝光控制、对准及应用配方整合，交付能够稳定形成目标图形的工艺系统；下游客户包括掩模厂、PCB及封装载板厂、晶圆与封装企业、微光学和光子器件企业，以及科研机构。价值创造集中于光学、机械、软件和材料响应的协同，而非某个单一部件。上游器件与材料决定可实现的工艺窗口，下游验证则决定设备能力是否具有商业用途。因此，研发与应用工程构成重要竞争投入，现场支持有助于维持已装设备的使用价值。规模化可以改善采购和装配效率，但持续差异化仍依赖专有控制方法、工艺经验及可靠的客户流程集成。
